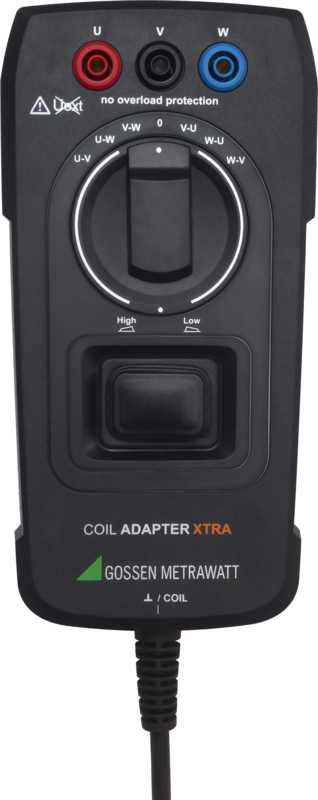

Der COIL Adapter XTRA ermöglicht in Verbindung mit den folgenden Multimetern die halbautomatische Windungsschlussmessung: METRAHIT IM XTRA METRAHIT IM E-DRIVE Anwendungen Tritt an einer Elektromaschine eine Problem auf kann es eine elektrische oder mechanische Ursache haben. Elektrisch sind dies Fehler an den Wicklungen oder der Ansteuerung bzw. Elektronik. Mit der Isolationswiderstandsmessung werden Isolationsfehler zwischen Wicklungen und Gehäuse erkannt. Windungsschlüsse innerhalb einer Wicklung erkennt man am Einfachsten durch den Vergleich der elektrischen Eigenschaften der Wicklungen mehrphasiger Maschinen untereinander. Mit dem METRAHIT IM XTRA oder E-DRIVE und dem COIL Adapter XTRA erfolgt dies mit einer Soßspannung von 1000 V, einem sogenannten Surge Test. Damit werden auch Fehler zuverlässig erkannt die erst bei anliegender Betriebsspannung auftreten. Die Prüfung funktioniert für Wicklungen mit Induktivitäten von 10 microH bis 5 H, dies entspricht für 3-Phasen Maschinen mit 400 V Nennspannung Nennleistungen von ca. 160 VA bis 80 MVA. Der Ablauf der Prüfung ist für 3-Phasen Maschinen halbautomatsich. Nach dem Anklemmen an die Anschlüsse U-V-W wird die Prüfung mit einem Drehschalter durchgeführt, dabei können auch Remanenzeffekte kompensiert werden. Für mehrphasige Elektromotoren und -generatoren, z.B. DIN Drehstrommotoren, werden durch den Vergleich der Messergebnisse Unsymmetrieen an den Wicklungen unmittelbar erkannt und ermöglichen die Beurteilung auf einen Windungsschluss. Für einphasige Elektromotoren und -generatoren erfolgt die Prüfung durch den Vergleich mit einem bekannten Sollwert.

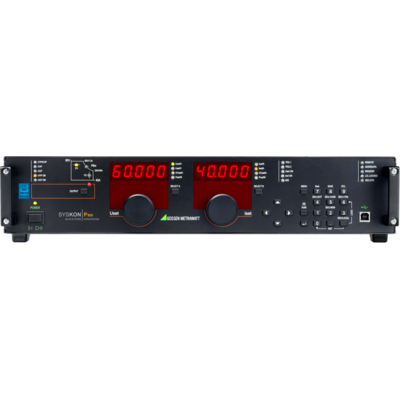

DC Stromversorgung 800W, 60V, 40A programmierbar Die Geräte der SYSKON Serie sind schnelle, genaue, analog- und digital-programmierbare DC Stromversorgungen, die ideal für automatisierte Prüfabläufe geeignet sind. Neben den vielfältigen Programmierfähigkeiten bietet das Gerät hervorragende Ausgangswerte in Bezug auf Geschwindigkeit, Genauigkeit und Restwelligkeit. Die KONSTANTER der SYSKON P-Serie decken die Nennleistungen von 500W, 800W, 1500 W, 3000 W, 4500 W mit einer Ausgangsspannung bis 60 V und einem Nennstrom bis 180A ab. Der Weitbereichs-Netzeingang mit sinusförmiger Stromaufnahme eröffnet die Einsatzmöglichkeiten in Ländern mit niedrigen Netzspannungen. Die Geräte bieten exzellente dynamische Eigenschaften bei Sollwertwechseln und Lastsprüngen. Die Sollwerte können automatisiert im 1-ms-Raster verändert werden." Produkt-Highlights 1700 Sequenzschritte Auto-Range Ausgang Ein- und Auslesen sämtlicher programmierbarer Parameter Ihre Vorteile DC Stromversorgungen für sicherheitsrelevante Prüfungen elektrischer und elektronischer Komponenten in einem feldtauglichen Gerät Stabiler DC Leistungsausgang, programmierbare Sequenzabläufe sowie Ein- und Auslesefunktion der festgelegten Parameter sorgen für eine einfache Wiederholbarkeit und Multiplikation der Testabläufe Digitale und analoge Schnittstellen ermöglichen die Einbindung in Prüffelder mit marktüblicher oder Kundenspezifischer Steuerungssoftware, eigene Software verfügbar Anwendungen Dauertests, Klimatests, Stresstests in den Anwendungsfeldern Electrical Machinery, Automotive, Avionics, Medical Technology, Semiconductors

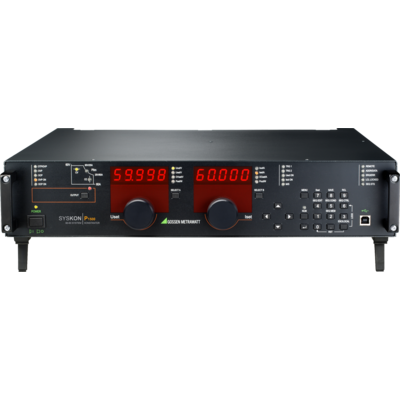

DC Stromversorgung 1500W, 60V, 60A programmierbar Die Geräte der SYSKON Serie sind schnelle, genaue, analog- und digital-programmierbare DC Stromversorgungen, die ideal für automatisierte Prüfabläufe geeignet sind. Neben den vielfältigen Programmierfähigkeiten bietet das Gerät hervorragende Ausgangswerte in Bezug auf Geschwindigkeit, Genauigkeit und Restwelligkeit. Die KONSTANTER der SYSKON P-Serie decken die Nennleistungen von 500W, 800W, 1500 W, 3000 W, 4500 W mit einer Ausgangsspannung bis 60 V und einem Nennstrom bis 180A ab. Der Weitbereichs-Netzeingang mit sinusförmiger Stromaufnahme eröffnet die Einsatzmöglichkeiten in Ländern mit niedrigen Netzspannungen. Die Geräte bieten exzellente dynamische Eigenschaften bei Sollwertwechseln und Lastsprüngen. Die Sollwerte können automatisiert im 1-ms-Raster verändert werden. Produkt-Highlights 1700 Sequenzschritte Auto-Range Ausgang Ein- und Auslesen sämtlicher programmierbarer Parameter Ihre Vorteile DC Stromversorgungen für sicherheitsrelevante Prüfungen elektrischer und elektronischer Komponenten in einem feldtauglichen Gerät Stabiler DC Leistungsausgang, programmierbare Sequenzabläufe sowie Ein- und Auslesefunktion der festgelegten Parameter sorgen für eine einfache Wiederholbarkeit und Multiplikation der Testabläufe Digitale und analoge Schnittstellen ermöglichen die Einbindung in Prüffelder mit marktüblicher oder Kundenspezifischer Steuerungssoftware, eigene Software verfügbar Anwendungen Dauertests, Klimatests, Stresstests in den Anwendungsfeldern Electrical Machinery, Automotive, Avionics, Medical Technology, Semiconductors

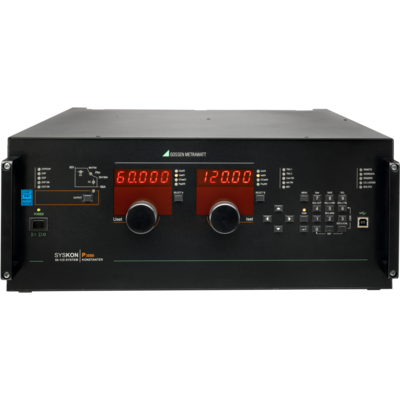

DC Stromversorgung 3000W, 60V, 120A programmierbar Die Geräte der SYSKON Serie sind schnelle, genaue, analog- und digital-programmierbare DC Stromversorgungen, die ideal für automatisierte Prüfabläufe geeignet sind. Neben den vielfältigen Programmierfähigkeiten bietet das Gerät hervorragende Ausgangswerte in Bezug auf Geschwindigkeit, Genauigkeit und Restwelligkeit. Die KONSTANTER der SYSKON P-Serie decken die Nennleistungen von 500W, 800W, 1500 W, 3000 W, 4500 W mit einer Ausgangsspannung bis 60 V und einem Nennstrom bis 180A ab. Der Weitbereichs-Netzeingang mit sinusförmiger Stromaufnahme eröffnet die Einsatzmöglichkeiten in Ländern mit niedrigen Netzspannungen. Die Geräte bieten exzellente dynamische Eigenschaften bei Sollwertwechseln und Lastsprüngen. Die Sollwerte können automatisiert im 1-ms-Raster verändert werden. Produkt-Highlights 1700 Sequenzschritte Auto-Range Ausgang Ein- und Auslesen sämtlicher programmierbarer Parameter Ihre Vorteile DC Stromversorgungen für sicherheitsrelevante Prüfungen elektrischer und elektronischer Komponenten in einem feldtauglichen Gerät Stabiler DC Leistungsausgang, programmierbare Sequenzabläufe sowie Ein- und Auslesefunktion der festgelegten Parameter sorgen für eine einfache Wiederholbarkeit und Multiplikation der Testabläufe Digitale und analoge Schnittstellen ermöglichen die Einbindung in Prüffelder mit marktüblicher oder Kundenspezifischer Steuerungssoftware, eigene Software verfügbar Anwendungen Dauertests, Klimatests, Stresstests in den Anwendungsfeldern Electrical Machinery, Automotive, Avionics, Medical Technology, Semiconductors

Drehstrom-Netzkabel 3,5 m zum Anschluß eines Konstanters mit 3-Phasen Netzeingang an das 3-Phasen-AC-Netz.
