Die Stromzange ist das ideale Messmittel zur Messung von Spannungen bis 1500 V AC/DC und Ströme von bis zu 1000 A AC/DC. Die Strommessung bei der Stromzange erfolgt induktiv. Dazu wird die Versorgungsleitung in die Stromzange gelegt. Das hat den besonderen Vorteil, dass während des Betriebs der Strom gemessen werden kann. Dadurch findet die Stromzange seine Anwendung zum Beispiel bei Wartungsarbeiten an einer Photovoltaikanlagen. Photovoltaikanlagen bestehen aus vielen verschiedenen Solarzellen, die in Reihe zueinander geschaltet sind. Hier können mit der Stromzange die einzelnen Strömer einzelner Reihen gemessen werden um mögliche Fehler einzugrenzen.
Neben der normalen Spannungs- und Strommessung kann die Stromzange auch den Einschaltstrom messen. Einschaltströme sind Ströme, die im Einschaltmoment besonders hoch sind. Diese Ströme entstehen beim Anfahren von Motoren für zum Beispiel Belüftungsanlagen oder auch beim Einschalten einer Stadionbeleuchtung. Für die Dimensionierung von Versorgungsleitung und Sicherungen ist diese Messung mit der Stromzange besonders wichtig. Frequenzumrichter sind Wandler die die Spannung auf der Primärseite mit veränderter Frequenz und Amplitude an der Sekundärseite ausgeben. Mit der Stromzange und der VFD Messfunktion können auch hier Messungen bis zu einer Frequenz von 45 Hz ... 1 kHz durchgeführt werden.
Zusätzlich verfügt die Stromzange über eine Bluetooth 4.0 Schnittstelle. Mit dieser Schnittstelle bei der Stromzange kann eine Verbindung zu einem Android und iOS Endgerät aufgebaut werden. Mit der kostenlosen App „Meterbox Pro“ können die von der Stromzange gemessenen Werte angezeigt und für spätere Analysen abgespeichert werden.
Mit der Datenlogging Funktion kann die Stromzange in einem beliebig eingestellten Intervall alle Messwerte speichern. Nach einer Messung können die Werte über die Stromzange grafisch angezeigt werden. Jeder einzelne Messpunkt kann zudem einzeln bei der Stromzange abgelesen werden. Der Speicherplatz bei der Stromzange hat eine Größe von 16 Gruppen und einer Gesamtspeicherplatzgröße von 100.000 Messwerten. Gespeichert wird bei der Stromzange der Messwert mit Datum und Uhrzeit.
Erweitert werden kann die Stromzange mit einer optionalen Stromzange. Die zusätzliche Stromzange zur Stromzange ist flexibel und kann somit der Messaufgabe angepasst werden. Mit der erweiterten Stromzange zur Stromzange können Strommessungen von bis zu 3000 A AC durchgeführt werden. Angeschlossen wird die flexible Stromzange an den Spannungseingang von der Stromzange. Der Spannungswert wird dann von der Stromzange in einen brauchbaren Stromwert umgewandelt und auf dem Display angezeigt.
Wegen seiner vielen verschiedenen Funktionen und dem hohen Messbereich findet die Stromzange seine Anwendung zum Beispiel bei der Überprüfung von Photovoltaikanlagen, Wasser-, Windkraftwerken oder auch bei der Installation von nicht ortsveränderlichen elektrischen Maschinen. Optional kann die Stromzange mit einem ISO Kalibrierzertifikat ausgestattet werden.
kostenlose App für Android und iOS
Messbereich 0 ... 1500 V AC/DC
Datenlogging für bis zu 100.000 Messwerte
Einschaltstrommessung
zusätzlich mit LowZ Spannungsmessung
2,36 " TFT Display
mit Spannungs- und Temperaturmessung
optional mit Kalibrierzertifikat
Das Amperemeter hat einen Messbereich von 0 … 1000 A AC/DC. Die Strommessung erfolgt induktiv über die Zange an dem Amperemeter. Dabei können stromführende Versorgungsleitungen mit einem Durchmesser von bis zu 32 mm mit dem Amperemeter verbunden werden. Mit der optionalen Rogowski Spule kann der Messbereich vom Amperemeter auf bis zu 3000 A AC erweitert werden. Bei der Strommessung verfügt das Amperemeter über Unterfunktionen. So kann mit dem Amperemeter der Einschaltstrom gemessen werden. Dies ist eine besonders wichtige Funktion, da Motoren, wie sie zum Beispiel in Belüftungsanlagen verbaut werden, oder auch Hallenbeleuchtungen im Einschaltmoment einen besonders hohen Strom benötigen.
Neben der Strommessung kann das Amperemeter auch Spannungen von 0 … 1000 V AC/DC, Widerstände, Frequenzen und Kapazitäten messen. Die Funktionen können über den Drehwahlschalter an dem Amperemeter eingestellt werden. Mit der NCV Funktion kann über die Stromzange berührungslos Spannungsfreiheit festgestellt werden. Sobald eine Spannung von 150 V AC anliegt wird dies über eine zusätzliche rote LED signalisiert. Diese Funktion ist bei jeder, über den Drehwahlschalter ausgewählten Messfunktion, aktiv. Für die optimale Ausleuchtung der Messstelle ist bei dem Amperemeter eine LED Lampe integriert.
Mit der Bluetooth Schnittstelle kann das Amperemeter mit einem Android oder iOS Gerät verbunden werden. Mit der kostenlosen App zu dem Amperemeter können die Messwerte angezeigt, gespeichert und weiterverarbeitet werden. Damit deckt das Amperemeter wegen der Vielzahl an Funktionen einen großen Bereich an Messaufgaben ab.
Messbereich 0 ... 1000 A AC/DC
Bluetooth Schnittstelle
Einschaltstrommessung
Not Connected Voltage Funktion
LC Farbdisplay
optional mit ISO-Zertifikat
Das Netzanalysegerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieses Netzanalysegerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom Netzanalysegerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase vom Netzanalysegerät angezeigt werden. Ebenso kann das Netzanalysegerät verwendet werden, um Spannungen zu messen. Dadurch ist das Netzanalysegerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das Netzanalysegerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.
Neben den umfangreichen Messfunktionen zeichnet dieses Netzanalysegerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Netzanalysegerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das Netzanalysegerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das Netzanalysegerät mit einem Netzteil zu betreiben.
Grafikdisplay
Datenlogger auf Micro-SD Karte
Messung für 1 und 3 Phasen
Temperaturmessung mit Thermoelement
Spannungsmessung 10V ... 600V AC RMS
Strommessung 5 ... 2000A AC RMS
Stromzangenöffnung 50mm
Harmonische Verzerrung bis zur 50. Ordnung

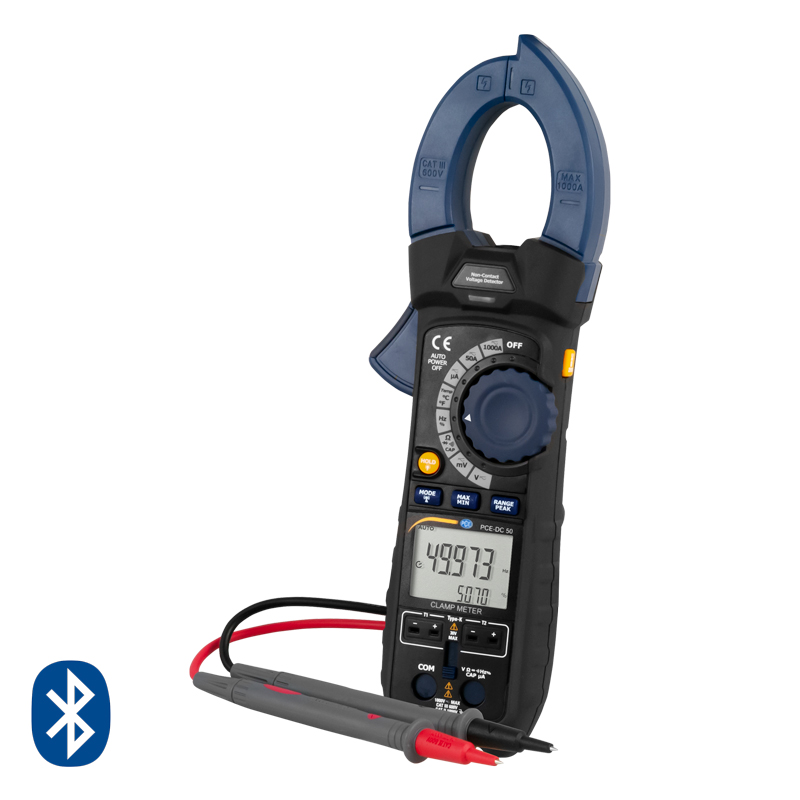

Die Messzange PCE-DC 50 ist ein Messgerät zur Messung von Strömen von bis zu 1000 A AC/DC. Neben der Strommessung kann die Messzange auch Spannung, Frequenz, Tastverhältnis, Widerstand, Durchgangprüfung, Kondensatoren und Dioden messen und prüfen. Der Umschließungsdurchmesser der Messzange beträgt 48 mm. Somit können Sie auch Messungen an Leitungen mit einem großen Querschnitt durchführen. Dank der NCVD Funktion kann mit der Messzange berührungslos geprüft werden, ob eine Spannung an einer Leitung anliegt.
Diese Messzange hat eine integrierte Bluetooth Schnittstelle. Über diese Bluetooth Schnittstelle kann mit der Messzange eine Verbindung an dem PC oder auf dem Smartphone hergestellt werden. Damit lassen sich die gemessenen Daten der Messzange speichern und analysieren. Sollte der PC keine Bluetooth Schnittstelle haben, um die Messzange zu verbinden, liegt im Lieferumfang bereits ein passender Bluetooth Adapter bei.
Eine weitere Besonderheit der Messzange ist die Messung von Temperaturen. An die Messzange können zwei beliebige Thermoelemente Typ-K angeschlossen und gleichzeitig ausgelesen werden. Hierbei sind Temperaturen von bis zu 1000 °C messbar. Das Gehäuse der Messzange besteht aus einem robusten Kunststoff, das zusätzlich mit einer Gummierung ummantelt ist. Dank der zusätzlichen Gummierung hält die Messzange auch Stöße problemlos aus.
Die Stromzange PCE-OCM 10 zeichnet sich durch die OLED Anzeige aus. Das OLED Display bei dieser Stromzange ermöglicht es, dass das Display selbst im Dunklen gelesen werden kann, da dieses selbstleuchtend ist. Die Stromzange misst Gleich- und Wechselstrom bis 600 A. Neben der regulären Strommessung kann die Stromzange PCE-OCM 10 zur Messung von Anlaufströmen verwendet werden. Wechselspannung ist bis 750 V AC messbar und Gleichspannung sogar bis 1000 V. Weiterhin verfügt die Stromzange über die standardmäßigen Multimeterfunktionen wie Widerderstandsmessung, Diodenprüfung, Kapazitätsmessung, Durchgangsprüfung usw. Ebenfalls kann die Stromzange zur Temperaturmessung mit Hilfe des externen Thermoelementes genutzt werden.Die Stromzange eignet sich besonders für industrielle Anwendungen zum Beispiel beim täglichen Einsatz eines Betriebselektrikers. Der breite Messbereich und die vielfältigen Messfunktionen der Stromzange decken einen Großteil der Messaufgaben ab. Die Frontled an der Stromzange rundet dieses Messgerät ab.
99,90 €*
