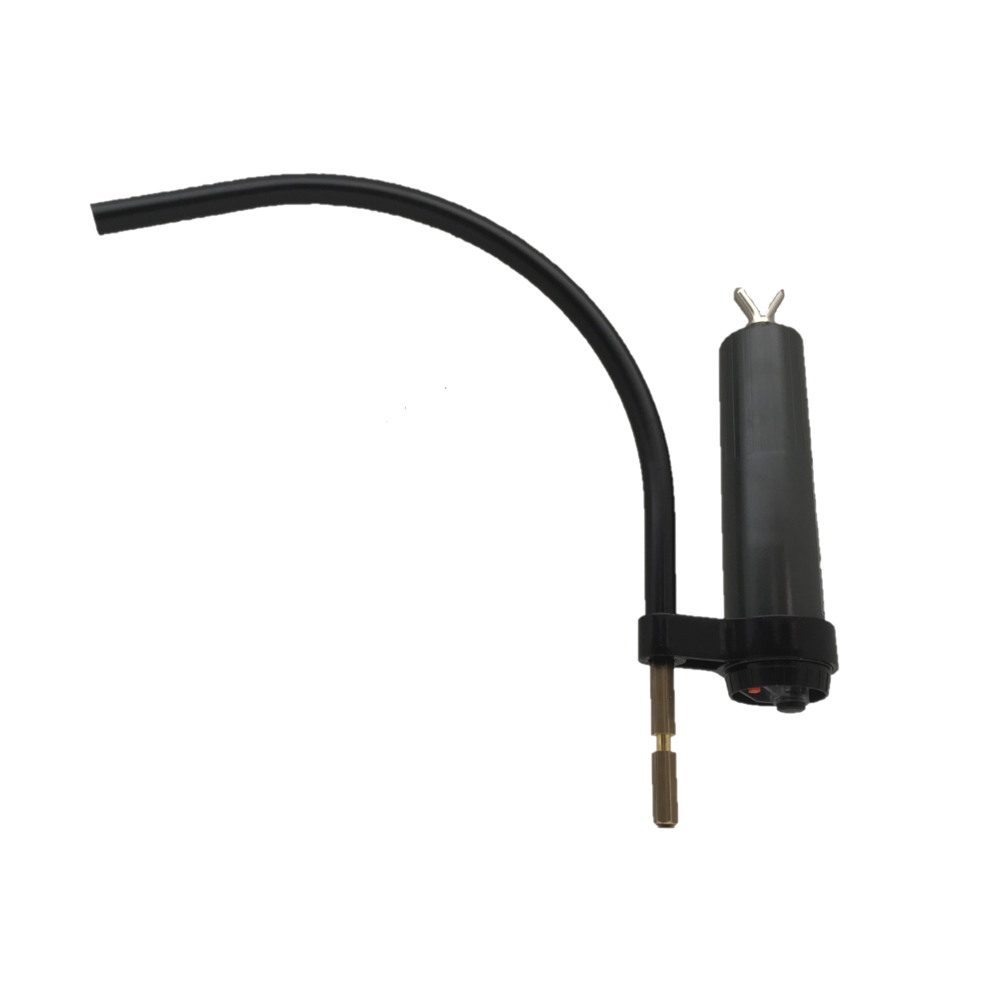

Anwendung:Elektronischer Detektor fur elektro-sicherheitstechnische Anlagen mit einem Spannungsbereich von 127 V bis 90.000 V AC.Fur den Innen- und Außeneinsatz geeignet.Merkmale:Lackierter Metall-Rettungshaken mit 12 mm Sechskant-Messing-Spitze (Schlusselweite) zur Montage an einer Stange.Geliefert mit abnehmbarer V-formiger Antenne.Akustische und optische Anzeige der Spannungsprasenz uber rote LED.Pruftaste mit akustischem sowie optischem Signal (grune und rote LED).Gehause: dunkelgraues Polycarbonat.
Leuchtender Spannungsprüfer für Hochspannungs-Umspannwerke mit Isolierstange.Maximale Betriebsspannung: 30 kV.Integrierte Funktionskontrollvorrichtung.robustes Gehäuse aus geformtem Thermoplast mit ausgezeichnetem Aufprallschutz.Austauschbare V-förmige Kontaktelektroden.360°-Sichtanzeige mittels einer gut sichtbaren roten LED.Lithiumbatterie mit 8 Jahren Autonomie bei normalem Gebrauch.
Prüft Spannungswerte von 12 bis 900 V Wechselstrom, 12 bis 1 000 V Gleichstrom (je nach Modell).Akustische und optische Durchgangsprüfung für spannungsfreie Stromkreise (Schwellenwert 80 Ω).Ermittlung der Polaritäten eines Gleichstromkreises. Identifizierung der einpoligen Phase.Prüfung der Phasenrotation (Zweidrahtverfahren).Für den Innen- und Außenbereich.Merkmale:Ausgestattet mit Messspitzen Ø 2 mm, L: 14 mmAbsolute Sicherheit durch Warnleuchte bei gefährlicher Spannung (> 50 V)Schutzart: IP65/IK06Selbsttest-Taste zur Überprüfung der Funktionsfähigkeit und der DurchgangsprüfungVollständig modular und an Eclipse-Steckdosen anpassbarAusgestattet mit einer Beleuchtungslampe am MesspunktLED-Anzeige.Optionales Zubehör:Tragetasche mit Gürtelschlaufe, Art.-Nr. M-87285
Prüft Spannungswerte von 12 bis 900 V Wechselstrom und 1 000 V Gleichstrom.Akustische und optische Durchgangsprüfung für spannungsfreie Stromkreise (Schwellenwert 200 Ω).Ermittlung der Polarität in Gleichstromkreisen.Einphasige Phasenidentifizierung.Für den Einsatz im Innen- und Außenbereich.Merkmale:Ausgestattet mit IP2X-Prüfspitzen mit einziehbaren Auslösespitzen.Absolute Sicherheit durch Warnleuchte bei gefährlicher Spannung (> 50 V).Schutzart: IP65/IK06Selbsttest-Taste zur Überprüfung der Funktionsfähigkeit und der Durchgangsprüfung.Vollständig modular und an Eclipse-Steckdosen anpassbar.LED-Anzeige
Abnehmbarer Spannungsanzeiger für VDS-Schnittstelle Typ „Hochimpedanz HR“, IEC 61243-5.Dient zur Überprüfung des Vorhandenseins oder Fehlens von Spannung an den drei Phasen L1, L2 und L3 einer Mittelspannungsschaltanlage (H.T.A.), hinter den kapazitiven Trennbrücken.Wird direkt an die Schnittstellen-Prüfpunkte separater Spannungsdetektorsysteme (SVDS) vom Typ CL-498-00 oder gleichwertiger Systeme angeschlossen.Das Vorhandensein von Spannung wird mittels einer hocheffizienten LED angezeigt.Maximale Betriebsspannung: 1080 V rmsNennschwelle: zwischen 70 und 90 V ± 5 %Nennstrom bei Auslöseschwelle: I = 2,5 μABetriebsfrequenz: 50/60 HzSpannungsanwesenheit: rot blinkende LED > 1 HzSchutzart: IP54, doppelte IsolierungAbmessungen: 48,5 x 39,5 x 19 mm
Integriertes Spannungserkennungssystem.HR-Systeme gemäß IEC 61243-5 für Hoch- und Niederspannungs-Umspannwerke: 6/7,2 kV – 10/12 kV – 13,8/17,5 kV – 20/24 kV – 50/60 Hz.Spezielle Netzwerte auf AnfrageEingangsimpedanz: 36 bis 43 MΩZündschwelle: 70/90 VAnzeige durch blinkende rote LEDs (> 1 Hz)Anschluss an die Kopfkapazität über M6-SchraubeAdapter inklusive Spannungsbegrenzungselement und MesskapazitätZwei mögliche Längen des Koaxialkabelanschlusses zwischen Adapter und Anzeigegerät: 1,70 m und 2,40 m.Drei Prüfpunkte an der Frontplatte über Ø 4 mm-Buchsen zugänglich.Abmessungen des quaderförmigen Adapters: H = 22,5 mm, L = 33 mm, B = 14,4 mm.Befestigung des in die Frontplatte integrierten Anzeigegeräts mittels M5-Schrauben.Zum Anschluss an den Phasenkomparator MX-404.

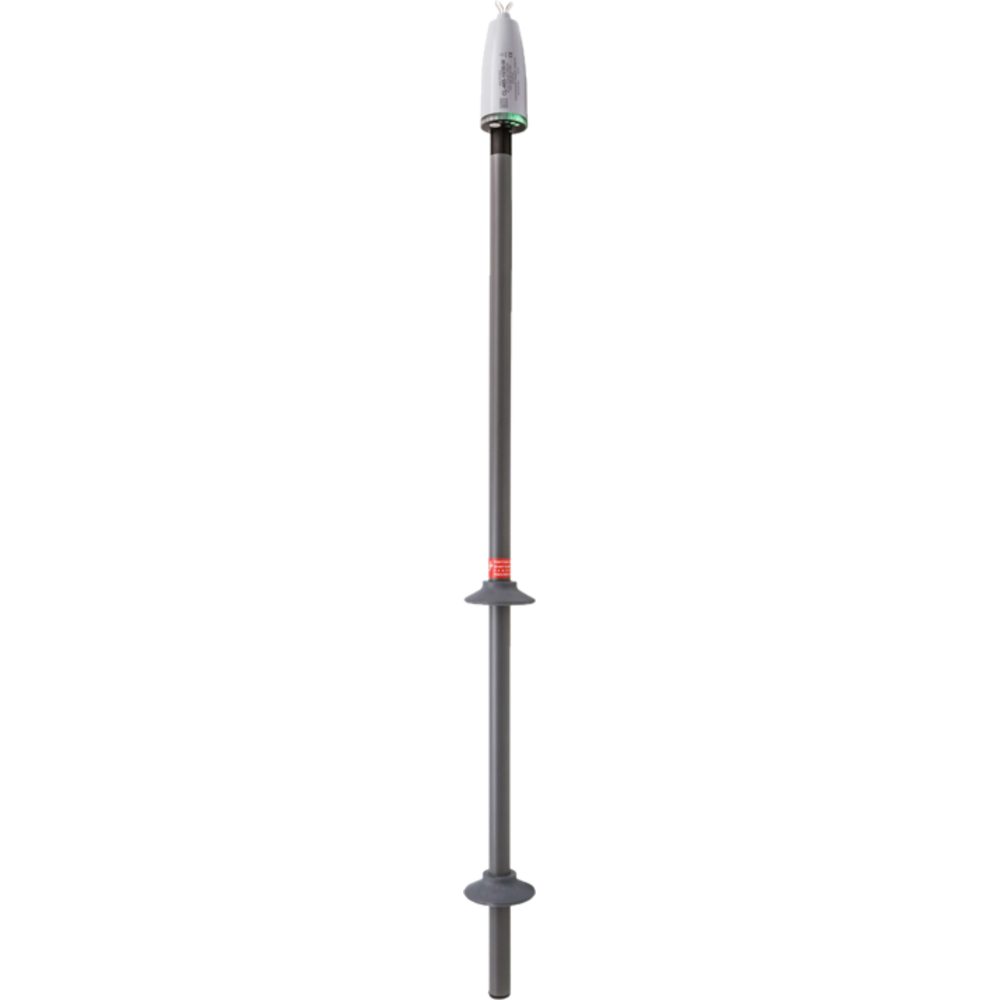

Spannungsprüfer mit integrierter Elektrodenverlängerung zur Überprüfung der Spannungsfreiheit unter Vermeidung von Störeinflüssen.Typ S (Schaltanlage): akustische und optische Signale für Mittelspannungs-Schaltanlagen.Merkmale:Spannungsbereich: 10 bis 30 kV.Ur: 15 kV bis 30 kV.Integrierter Selbsttest.Robustes Gehäuse aus Thermoplast.Durchmesser der Elektrodenverlängerung: 14 mm.360°-Sichtanzeige.Temperaturbereich: Klasse N gemäß IEC 61243-1.Einsatz im Innen- und Außenbereich sowie bei Regen.
Spannungsprüfer 10 bis 20 kV Typ S mit Elektrodenverlängerung und Stange (nur mit optischem Signal).
Spannungsprüfer mit integrierter Elektrodenverlängerung zur Überprüfung der Spannungsfreiheit bei gleichzeitiger Vermeidung von Beeinflussungen. Typ S (Station) Akustisch und leuchtend für HTA-Station.
Betriebsspannung von 5 kV bis 30 kV je nach Modell
CC-965-xx-(*) kann an alle Arten von Stangen mit C- oder K-Endstück angepasst werden
Integrierter Selbsttest zur Funktionskontrolle
Ur 15 kV bis 30 kV
robustes Gehäuse aus Thermoplast
Auswechselbare V-Kontaktelektroden
Visuelle Anzeigen über 360°
Temperaturbeständigkeit Klasse N nach IEC 61243-1
Innen-/Außeneinsatz auch bei Regen
Erhältlich in verschiedenen Konfigurationen:
C: 12mm Sechskant für Stangen mit C-Aufsatz
K: Universalzahnrad für Stangen mit K-Endstück
andere Modelle werden mit einer Stange geliefert
Optionales Zubehör :
CC-965-xx passt auf alle Stangen Endstück C und K.
Magnefix-Elektrode: C92-1426.
