Der Leistungsanalysator misst Strom- und Spannungswerte mittels der angeschlossenen Stromwandler und Messleitungen. Hieraus wird die Wirk-, Schein- und Blindleistung ermittelt und im Sekundentakt über WLAN an ein Endgerät übertragen. Dort werden die Daten historisch abgelegt und können anschließend tabellarisch oder grafisch ausgewertet werden. Des Weiteren ist ein Export der Messergebnisse auf ein Endgerät möglich. Die Messung mit dem Leistungsanalysator erfolgt über Rogowskispulen oder Klappstromwandler.Bei nicht vorhandener Internetverbindung können die Daten im eingebauten 32 GB großen SD-Karten Speicher in Form einer CSV-Datei aufgezeichnet werden, um sie später weiter zu verarbeiten. Selbst bei sekündlicher Erfassung beträgt die Aufzeichnungsdauer mehr als ein Jahr. Es besteht zusätzlich die Möglichkeit, die CSV-Dateien periodisch via E-Mail zu versenden, mittels FTP auf einen Server hochzuladen oder nach Abschluss der Messung auf die Messplattform zu übertragen. Die Interaktion mit dem Leistungsanalysator erfolgt vorwiegend mittels WLAN und Webbrowser oder via App (BLE).Die Spannungsversorgung und -Messung erfolgt über Magnetmessspitzen oder Anschlussklemmen. Der Leistungsanalysator kann in jede Haupt- und Unterverteilung sowie in Geräten und Anlagen angeschlossen werden - die Stromversorgung muss dabei nicht unterbrochen werden. Durch die magnetische Gehäuserückseite kann der Leistungsanalysator an jede metallische Oberfläche angebracht werden. Die Verwaltung der Stromversorgung hat oberste Priorität. Ohne den Verbrauch zu messen und die Instrumentalwerte wie Strom, Spannung, Frequenz und Leistungen zu erfassen, ist eine Verbesserung der Effizienz kaum möglich. Das Leistungsanalysator ermöglicht die Überwachung des gesamten Energieverbrauchs und hilft Energiekosten zu reduzieren.Wirk-, Schein- und BlindleistungLeistungsfaktor und elektrische Arbeit32 GB interner SpeicherApp für AndroidDaten als CSV-DateiMessung über Rogowskispulenkein zusätzlicher Netzanschluss notwendig

Der Installationstester ist ein multifunktionales Messgerät, das zur Prüfung der elektrischen Sicherheit gemäß den Normen EN 61557 und DIN VDE 0100 geeignet ist. Er bietet viele Funktionen, die speziell für die Überprüfung und Bewertung elektrischer Installationen konzipiert sind. Der Installationstester kann eine präzise Messung des Isolationswiderstands zwischen stromführenden Teilen und Erdung durchführen. Bei dem RCD Test können sowohl Typ-A- als auch AC, B, B+ und F-gesteuerte Fehlerstromschutzschalter effizient getestet werden. Dies gewährleistet die ordnungsgemäße Funktion dieser lebenswichtigen Schutzeinrichtungen.Der Installationstester ermöglicht die schnelle und genaue Messung des Schleifenwiderstands, um sicherzustellen, dass im Falle eines Fehlerstroms ausreichender Widerstand vorhanden ist, um eine sichere Abschaltung zu gewährleisten. Zudem ermöglicht eine Messung des Schutzleiterwiderstandes die Überprüfung der Kontinuität von Leitern und Anschlüssen. Eine grafische Darstellung der Verdrahtung hilft dem Bediener Messungen korrekt durchzuführen. Die Helligkeit des Displays kann in 4 Stufen verstellt werden. Ein einstellbarer Alarm-Ton warnt bei Fehlern oder Überschreitung des Grenzwertes. Mit der einstellbaren Ausschaltzeit des Installationstesters kann ein unabsichtliches Entladen der Batterien verhindert werden. Das Gerät wird mit Prüfleitungen geliefert, die den spezifischen Anforderungen der CAT III / 600 V und CAT IV / 300V entsprechen.Der Installationstester bietet eine benutzerfreundliche Oberfläche, klare Anzeigeelemente und eine robuste Bauweise, um den Anforderungen in verschiedenen Umgebungen gerecht zu werden. Durch die Einhaltung internationaler Normen gewährleistet er eine sichere und zuverlässige Bewertung elektrischer Installationen gemäß den höchsten Industriestandards.Mit unseren optionalen EVSE Prüfadaptern können auch Prüfungen an Wallboxen und Ladestationen für Elektrofahrzeuge durchgeführt werden.

Das Pyrometer besteht aus einem Infrarotthermometer und einem integriertem Feuchtigkeitsmesser. Mit diesen zwei Sensoren lassen sich Werte aufnehmen mit denen dieses Temperaturmessgerät den Taupunkt ermittelt. Wird dieser Taupunkt erreicht bzw. unterschritten besteht die Gefahr dass sich Feuchtigkeit absetzt und somit auch von Schimmelbefall. Der Taupunkt, welcher vom PCE-780 berechnet wird, wird im Hochkontrastdisplay angezeigt. Über die Bedientasten können am Taupunkt Scanner Alarmwerte festgelegt werden. Werden die Oberflächentemperaturen über- oder unterschritten, gibt der Taupunkt Scanner PCE-780 einen Warnton wieder und zeigt im Display entweder einen LOW oder HIGH Alarm an.Der Taupunktscanner PCE-780 verfügt weiterhin über eine Relativwertmessfunktion. So kann bei der Bauwerksanalyse eine Temperatur als Referenz im Gerät durch einen Messpunkt gespeichert werden. Werden nun anschließend weitere Messungen durchgeführt, wird über einen farbigen Bargraph eine gut / schlecht Bewertung durch den Taupunkt Scanner durchgeführt. Hit Hilfe dieser Funktion kann schnell und einfach eine Kältebrücke mit Hilfe von diesem Infrarotthermometer gefunden werden. Weiterhin bietet der Taupunktscanner die Möglichkeit den maximalen, minimalen sowie den Durchschnittlichen Messwert der Infrarottemperatur zu ermitteln. InfrarottemperaturmessungLufttemperatur- & LuftfeuchtemessungBerechnung vom TaupunktHochkontrast LC Display - einstellbarer High- und LowalarmMax, Min, Durchschnittsmessungexterner Temperaturfühler anschließbareinstellbarer Emmisionsgrad

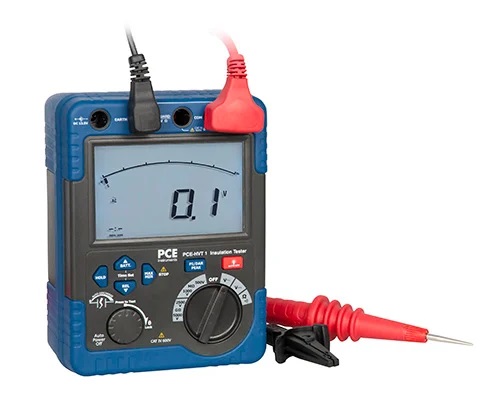

Der Hochspannungs-Isolationstester PCE-HVT 1 misst den Isolationswiderstand bis zu 60 GΩ. Die maximale Prüfspannung, die der Hochspannungs-Isolationstester bereitstellt liegt bei 5000 V. Die Samplingrate beträgt 2,5 Hz. Neben der Messung des Isolationswiderstandes kann der Hochspannungs-Isolationstester PCE-HVT 1 Gleich- und Wechselspannung messen. Ebenfalls zum Messumfang zählt die Widerstandsmessung bis 6 kΩ und ein Durchgangsprüfer.

Der Strom Datenlogger wird eingesetzt, um bis zu drei 0/4 ... 20 mA Signale zu protokollieren. Der Strom Datenlogger speichert die gemessenen Prozesströme auf einer SD-Karte im Excel-Format. Neben der Speicherung der Messwerte stellt der Stromdatenlogger diese auf dem großen Display dar. Die maximale Auflösung beträgt hier 0,01 mA. Betrieben wird das Messgerät mit 6 AA 1,5 V Batterien oder einem Netzteil. Zur Visualisierung der Live-Messwerte kann dieser Strom Datenlogger über die serielle Schnittstelle an den PC angeschlossen werden. Die Strom-Signale werden über Steckklemmen an den Datenlogger gegeben. Die Steckklemmen am Strom Datenlogger emöglichen es, dass relativ schnell und einfach angeschlossene Sensoren mit mA-Ausgang gewechselt werden können. Dies stellt sicher, dass der Strom Datenlogger universell und flexibel im Betrieb verwendet werden kann. Eine Skalierung des Messsignals ist nicht notwendig, da die Messwerte direkt als mA gespeichert werden. In Excel kann dann bequem die Skalierung manuell durchgeführt werden. Die Strom Datenlogger dienen der Aufzeichnung von Ausgangssignalen zahlreicher 0/4 ... 20 mA Sensoren, etwa bei der Druckmessung oder der Fliesgeschwindigkeitsüberwachung. Eine Überwachung, Registrierung und Auswertung von z.B. Temperatur, Feuchte, Druck, Durchfluss, pH-Wert ... an Produktionsanlagen mit normierten Ausgangssignalen 0 ... 20 mA kann einfach und genau erfolgen. Oftmals verlangen auch Kunden oder Zulieferer einen Nachweis bestimmter Prozessparameter, die Sie als Hersteller bequem als Stromsignal an der Maschine speichern können. Der Strom Datenlogger PCE-CR 10 kann quasi überall dort verwendet werden, wo temporär ein stationärer Sensor oder Messumformer geprüft werden muss. Der Strom Datenlogger ist ebenfalls einsetzbar an Sensoren, die von den mechanischen Eigenschaften entwickelt worden sind, mobil verwendet zu werden. Auch als Hersteller von Produkten selbst kann man wesentliche Informationen während des Betriebes von Maschinen direkt als Einheitssignal im Datenlogger speichern und später am PC oder Laptop auswerten. Somit dienen die Strom Datenlogger auch zur Maschinenüberwachung bzw. Maschinenanalyse. Speicher auf SD Karte 3 Messkanäle 0/4 ... 20 mA Eingang Klemmanschlussleisten Speicherung als XLS Datei großes Display mit Beleuchtung

Das Mikroprozessor-Thermometer ist ein hochgenaues 1-Kanal-Temperaturmessgerät. Das Mikroprozessor-Thermometer ist ideal geeignet um diverse PT-100 Fühler damit zu betreiben. Durch Verwendung der Vierleiter Technologie ist die Ansprechzeit besonders schnell und genau. Damit sind die Sensoren des Mikroprozessor-Thermometer für alle hochgenauen und schnelle Prozesse geeignet. Der Temperaturmessbereich des Mikroprozessor-Thermometer reicht von -100 bis +400 °C. Die umfangreiche und benutzerfreundliche Software des Mikroprozessor-Thermometer erlaubt eine einfache Auswertung, des weiteren ermöglicht sie  Echtzeit-Anzeige der Messwerte und  Messdaten. Die interne Uhr mit Datum und Uhrzeit erlaubt dem Benutzer eine genaue Zuordnung der Ereignisse. Das Mikroprozessor-Thermometer verfügt über einen internen Datenlogger mit einstellbarem Messintervall.  1 Kanal Datenlogger für Temperatur automatische Abschaltung hohe Genauigkeit Hintergrundbeleuchtung inkl. Software interner Datenlogger interne Uhr 4 Leiter Pt-100 Fühler Klasse A Data Hold Funktion Einheiten umschaltbar (°C /°F)

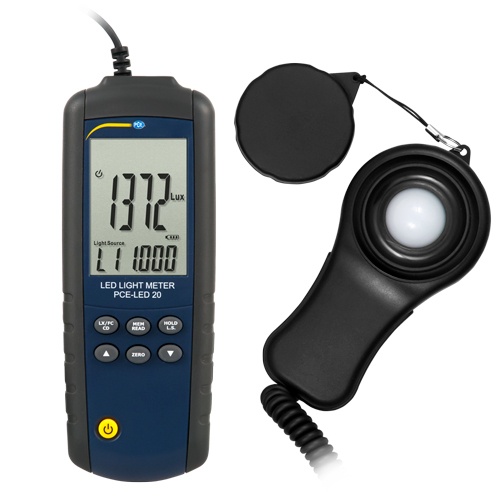

Ein LED Luxmeter ist überall dort im Gebrauch wo eine Lichtüberprüfung nötig oder empfehlenswert ist. Der externe Lichtsensor vom LED Luxmeter kann den Bedürfnissen entsprechend positioniert werden. Das Kabel des Sensors weist ausgezogen eine Länge von ca. 1,5 Metern auf. Verschiedene Arbeits- oder Produktionsvorhaben erfordern unterschiedliche Lichtverhältnisse. Diese Lichtverhältnisse können durch den Einsatz unterschiedlicher Leuchtmittel geschaffen werden. Im weiteren Verlauf finden Sie die Empfehlungen der Lichtverhältnisse in Schulen, Fabriken oder in Büros. Unser LED Luxmeter kann direkt dem nach Einschalten Messwerte im Display anzeigen. Eine direkte Messung ist also leicht möglich. Durch diverse Voreinstellungen können auch die im Gerät verbauten Funktionen aktiviert bzw. deaktiviert werden. Zu diesen Funktionen zählt die normale HOLD-Funktion, bei der der Messwert im Display eingefroren wird. Außerdem können die Extremwerte und auch der Durchschnittswert im Display eingefroren werden. Weitere Funktionen vom LED Luxmeter sind der Nullabgleich, die automatische Abschaltung und die automatische Bereichswahl. Messungen sind mit dem LED Luxmeter in Lux oder Foodcandle möglich. Das Gerät wird nur über sieben Tasten bedient, was eine Einhandbedienung ermöglicht. Dies ist auch solchen Personen möglich, die nicht in den Gebrauch des Geräts eingewiesen wurden. Unser LED Luxmeter ist ein batteriebetriebenes Handgerät, wodurch nicht-stationäre Messungen möglich sind. Der Beleuchtungssensor vom LED Luxmeter besitzt eine große Belichtungsfläche. Er befindet sich an einem gewickelten Stromkabel, das im ausgezogenen Zustand eine Länge von etwa 1,5 Metern erreicht. Durch die Wickelung handelt es sich jedoch auch um eine Messonde, die ohne lästige Kabel auskommt. An der oberen Seite vom LED Luxmeter befindet sich eine Schutzkappe, die den Senor davor schützt sich abzunutzen. Sie sollte bei einer längeren Nichtverwendung auf jeden Fall auf den Sensor aufgesetzt werden. Außerdem wird die Schutzkappe dann benötigt, wenn ein Nullabgleich am LED Luxmeter durchgeführt werden soll.  ergonomisch geformter Lichtsensor Genauigkeit auf LED Weißlicht ausgerichtet Batteriezustandsanzeige Abschaltautomatik Overload-Anzeige wahlweise Messung von lux oder fc gewickeltes Sensorkabel von 1,5 m HOLD-Funktion MIN- / MAX- / AVG-HOLD 2,5 Messungen pro Sekunde Nullabgleich automatische Bereichswahl

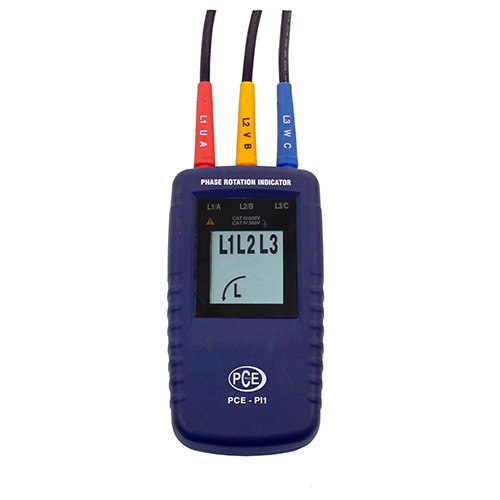

Dieser Drehfeldtester PCE-PI1 besitzt ein robustes Gehäuse mit einem großen LCD Display damit Sie einfach und bequem die Phasen- und Motordrehrichtung ermitteln können. Des Weiteren werden eventuelle Probleme einzelner Phasen, auf dem Display des Drehfeldtester angezeigt. Der Drehfeldtester erfüllt die Sicherheitsstandards CAT III 600 V, IEC-61010. Der Drehfeldtester  ist ideal zum Ermitteln der Phasen-Drehrichtung in allen Bereichen, in denen Dreiphasen-Stromversorgungen zum Speisen von Motoren, Antrieben und elektrischen Systemen eingesetzt werden. Der Drehfeldtester verfügt über einen Spannungsbereich von bis zu 690 VAC. Mit dem Drehfeldtester beugen Sie Zerstörungen an Motoren und Anlagen vor, die durch eine falsche Drehrichtung entstehen können. einfachste Bedienung keine Batterien erforderlich robuste Krokodilklemmen zum problemlosen Anschluss 3-Phasenmessungen von 40 ... 690V AC Sicherheit: IEC-61010, CAT III 600V Schutzklasse IP-40 großes LCD-Display

Das Netzanalysegerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieses Netzanalysegerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom Netzanalysegerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase vom Netzanalysegerät angezeigt werden. Ebenso kann das Netzanalysegerät verwendet werden, um Spannungen zu messen. Dadurch ist das Netzanalysegerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das Netzanalysegerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen. Neben den umfangreichen Messfunktionen zeichnet dieses Netzanalysegerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Netzanalysegerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das Netzanalysegerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das Netzanalysegerät mit einem Netzteil zu betreiben.  Grafikdisplay Datenlogger auf Micro-SD Karte Messung für 1 und 3 Phasen Temperaturmessung mit Thermoelement Spannungsmessung 10V ... 600V AC RMS Strommessung 5 ... 2000A AC RMS Stromzangenöffnung 50mm Harmonische Verzerrung bis zur 50. Ordnung

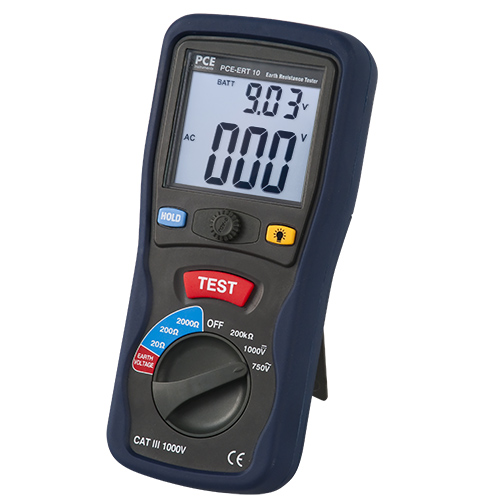

Der Erdungstester ist ein handliches Messgerät. Durch die robuste und ergonomische Bauweise kann der Verwender komfortabel mit dem Erdungstester arbeiten. Der Erdungswiderstand kann mit dem Erdungstester schnell ermittelt werden. Zusätzlich dazu kann eine Prüfung erfolgen, ob die Erden miteinander verbunden sind. Um eine klare Ablesung zu garantieren, verfügt der Erdungstester über ein großes, übersichtlich gestaltetes, mehrfarbiges LC-Display. Das Display gibt ebenfalls eine visuelle Rückmeldung über den Zustand der Installation. Wenn die Installation in Ordnung ist, bleibt das Display blau. Bei einer fehlerhaften Installation wechselt das Display vom Erdungstester in einen roten Hintergrund. Der Erdungstester besteht aus einer Ableseeinheit, die als Ganzes in die Steckdose gesteckt wird und einer Sicherheitsprüfspitze, die über die Unterseite mit der Ableseeinheit verbunden wird. Die Sicherheitsprüfspitze hat eine Kabellänge von etwa sieben Metern. mehrfarbiges, hintergrundbeleuchtetes LCD Installationskategorie III 50 / 60 Hz Betriebsspannung hohe Messgenauigkeit handliche Bauweise IP40, IK06 geschützt

Der Luftqualitätsmonitor PCE-RCM 12 dient der orientierenden Prüfung von Umweltparametern. Dabei ermöglicht der Luftqualitätsmonitor die Messung von CO2, Feinstaub, Temperatur und relativer Luftfeuchte. Das helle Display vom Luftqualitätsmonitor gibt im Wechsel Auskunft über die bereits angesprochenen Parameter. Die Überwachung der Umgebung kann mit dem Luftqualitätsmonitor dauerhaft über einen Zeitraum von bis zu fünf Stunden erfolgen, ohne, dass das Gerät dabei an eine Stromquelle angeschlossen ist. Zur dauerhaften Messung kann der Luftqualitätsmonitor über eine USB-Schnittstelle mit dem Netzstrom verbunden werden. Die erneute, komplette Aufladung des Akkus erfolgt innerhalb von zwei Stunden, falls der Luftqualitätsmonitor ausgeschaltet ist. Bei einer Messung von Kohlenstoffdioxid verfügt das Messgerät über einen großen Messbereich von 0 bis 9.999 ppm. Die Anzeige der Konzentrationen wird ferner durch die Verwendung einer Farbbewertungsskala vereinfacht, da auf diese Weise direkt Informationen über die Luftqualität an den Verwender weitergegeben werden. Neben der orientierenden Messung von Formaldehyd, das sich gesundheitsschädlich auswirken kann besteht auch ebenso eine orientierende Messung der Feinstaubbelastung durchgeführt werden. Dabei unterschieden werden Partikel mit einem maximalen Durchmesser von bis 10 µm (PM10) und Partikel bis zu einem Durchmesser von 2,5 µm (PM2,5).

Das Infrarotthermometer PCE-894 mit Doppellaser hat einen Temperaturbereich von -50 °C bis +1850 °C. Der Laser-Infrarotthermometer hat eine optische Auflösung von 50:1 und ermöglicht eine präzise, berührungslose Temperaturmessung von sehr kleinen Flächen. Dadurch können Sie mit dem Doppel Infrarotthermometer z.B. im Heizung, Lüftung oder Klimabau die Rohrleitungstemperatur messen, ohne, dass die Umgebungstemperaturen der angrenzenden Flächen Einfluss auf die genauen Messwerte der Rohrleitung nehmen. Das Doppellaser Infrarotthermometer findet auch in der Autoindustrie vielfältige Verwendung. An Motorenprüfständen können während eines Testlaufs die Oberflächentemperaturen der Motoren schnell und zuverlässig ermittelt werden. Die Temperatur bei frisch lackierten Blech- und Kunststoffteilen können ebenfalls gemessen werden, ohne Spuren auf den Teilen zu hinterlassen. Das Infrarotthermometer mit Kreuzlaser kann auch in weiteren Bereichen der Industrie und Handwerk zur Wartung und Instandhaltung benutzt werden, wobei das Infrarotthermometer ideal zur Messung von rotierenden oder spannungsführenden Teilen genutzt werden kann. Die Besonderheit des Doppellaser Infrarotthermometer liegt in der kurzen Ansprechzeit (150 ms) ohne das Messobjekt zu berühren. Gerne wird das Punkt Infrarot-Thermometer auch in der Lebensmittelindustrie eingesetzt, da die Produkte nicht kontaminiert werden. Das Infrarotthermometer mit Doppellaser verfügt über einen Speicher und einer USB-Schnittstelle um eine Online-Aufnahme der Messwerte zu ermöglichen. Über den, am Gerät vorhandenen, Thermoelementanschluss Typ K haben Sie neben der Infrarotmessung auch die Möglichkeit Thermoelement-Fühler anzuschließen, um so mit einem Gerät verschiedene Aufgaben zu realisieren. Das Kreuzlaser Infrarotthermometer bietet zusätzlich die Möglichkeit, Alarmfunktionen einzustellen, sowie den Emissionsgrad (Erklärung Emissionsgrad) der Messaufgabe anzupassen. In den nachfolgenden Links finden Sie eine Tabelle mit dem Emissionsgrad verschiedener Metalle und eine Tabelle mit dem Emissionsgrad verschiedener Nichtmetalle.

Das Leistungsmessgerät PCE-NR30 ist in der Lage Ströme direkt bis 63 A AC zu messen. Ebenso kann das Leistungsmessgerät auch mit Hilfe von x/1A oder x/5A Stromwandlern verwendet werden. Das Leistungsmessgerät misst Netzparameter von symmetrisch und unsymmetrisch belasteten Einphasen-2-Leitersystemen und Dreiphasen-3-oder-4-Leitersystemen. Weiterhin ist der Leistungsmesser PCE-NR30 dazu in der Lage die Harmonischen bis zur 51. Ordnung zu messen. Das Leistungsmessgerät besticht durch seine hohe Genauigkeitsklasse von 0,2s. Somit ist das Leistungsmessgerät auch für Anspruchsvolle Mess- und Forschungsaufgaben geeignet. Das Display informiert stets über alle Netzparameter und per Tastendruck können die maximalen und minimalen Messwerte direkt dargestellt werden. Zwei einstellbare Alarmausgänge runden das Gesamtpaket vom Leistungsmessgerät ab. Optional kann über das PCE-S4AO Modul das Leistungsmessgerät um 4 x 4... 20 mA oder 0... 10 V Ausgänge erweitert werden.  Das Leistungsmessgerät wird auf der Hutschine montiert und ist nach EN62208 gebaut. Als Schnittstelle steht Standardmäßig eine RS485 und eine Ethernetschnittstelle parat. Zugriff auf die Schnittstelle erofolgt per Modbus RTU oder Modbus TCP. Ebenfalls ist es auch möglich das Leistungsmessgerät per HTTP-Request bzw. per FTP auszulesen. Das Leistungsmessgerät kann über die frontseitigen Tasten oder über die USB Schnittstelle mit Hilfe der Programmiersoftware eingestellt werden.

Das Leistungsmessgerät PCE-NR30 ist in der Lage Ströme direkt bis 63 A AC zu messen. Ebenso kann das Leistungsmessgerät auch mit Hilfe von x/1A oder x/5A Stromwandlern verwendet werden. Das Leistungsmessgerät misst Netzparameter von symmetrisch und unsymmetrisch belasteten Einphasen-2-Leitersystemen und Dreiphasen-3-oder-4-Leitersystemen. Weiterhin ist der Leistungsmesser PCE-NR30 dazu in der Lage die Harmonischen bis zur 51. Ordnung zu messen. Das Leistungsmessgerät besticht durch seine hohe Genauigkeitsklasse von 0,2s. Somit ist das Leistungsmessgerät auch für Anspruchsvolle Mess- und Forschungsaufgaben geeignet. Das Display informiert stets über alle Netzparameter und per Tastendruck können die maximalen und minimalen Messwerte direkt dargestellt werden. Zwei einstellbare Alarmausgänge runden das Gesamtpaket vom Leistungsmessgerät ab. Optional kann über das PCE-S4AO Modul das Leistungsmessgerät um 4 x 4... 20 mA oder 0... 10 V Ausgänge erweitert werden.  Das Leistungsmessgerät wird auf der Hutschine montiert und ist nach EN62208 gebaut. Als Schnittstelle steht Standardmäßig eine RS485 und eine Ethernetschnittstelle parat. Zugriff auf die Schnittstelle erofolgt per Modbus RTU oder Modbus TCP. Ebenfalls ist es auch möglich das Leistungsmessgerät per HTTP-Request bzw. per FTP auszulesen. Das Leistungsmessgerät kann über die frontseitigen Tasten oder über die USB Schnittstelle mit Hilfe der Programmiersoftware eingestellt werden.

Das Leistungsmessgerät PCE-NR30 ist in der Lage Ströme direkt bis 63 A AC zu messen. Ebenso kann das Leistungsmessgerät auch mit Hilfe von x/1A oder x/5A Stromwandlern verwendet werden. Das Leistungsmessgerät misst Netzparameter von symmetrisch und unsymmetrisch belasteten Einphasen-2-Leitersystemen und Dreiphasen-3-oder-4-Leitersystemen. Weiterhin ist der Leistungsmesser PCE-NR30 dazu in der Lage die Harmonischen bis zur 51. Ordnung zu messen. Das Leistungsmessgerät besticht durch seine hohe Genauigkeitsklasse von 0,2s. Somit ist das Leistungsmessgerät auch für Anspruchsvolle Mess- und Forschungsaufgaben geeignet. Das Display informiert stets über alle Netzparameter und per Tastendruck können die maximalen und minimalen Messwerte direkt dargestellt werden. Zwei einstellbare Alarmausgänge runden das Gesamtpaket vom Leistungsmessgerät ab. Optional kann über das PCE-S4AO Modul das Leistungsmessgerät um 4 x 4... 20 mA oder 0... 10 V Ausgänge erweitert werden.  Das Leistungsmessgerät wird auf der Hutschine montiert und ist nach EN62208 gebaut. Als Schnittstelle steht Standardmäßig eine RS485 und eine Ethernetschnittstelle parat. Zugriff auf die Schnittstelle erofolgt per Modbus RTU oder Modbus TCP. Ebenfalls ist es auch möglich das Leistungsmessgerät per HTTP-Request bzw. per FTP auszulesen. Das Leistungsmessgerät kann über die frontseitigen Tasten oder über die USB Schnittstelle mit Hilfe der Programmiersoftware eingestellt werden.
