Zur Markierung des nächsten Prüftermins1 Satz = 300 StückDurchmesser = 30mm, selbstklebend

Messadapter zur aktiven und passiven Prüfung von 1- und 3-phasigen Betriebsmitteln bis 32 ANormgerechte Prüfung gemäß DIN VDE 0701-0702, DIN EN 62353, DIN EN 60974-4 und DGUV Vorschrift 3Prüfung 1-phasiger (230 V, 16 A) und 3-phasiger (400 V, 16 A + 32 A) Betriebsmittel mit CEE-AnschlussDifferenzstrommessung an 3-phasigen Geräten und Maschinen unter Funktion (MA 4)Sicherheits- und Funktionsprüfung von CEE-VerlängerungsleitungenRobuster und wasserdichter Transportkoffer (IP 67)Universell für jeden 1-phasigen Gerätetester verwendbar, der Netzspannung aufschaltetAnwendung:Erweitern Sie Ihren einphasigen Gerätetester, um auch Betriebsmittel mit CEE-Anschluss (16 A, 3-polig und 16 A + 32 A, 5-polig), wie elektrische Geräte, Maschinen und Verlängerungsleitungen, normkonform zu prüfen.Die Prüfung von CEE-Verlängerungsleitungen erfolgt über die Stecker- und Kupplungsseite, so dass neben der Sicherheitsprüfung (RPE, RISO) eine vollständige Funktionsprüfung (Durchgang/Kabelbruch, Kurzschluss und Drehfeld) aller Leiter durchgeführt wird.Tipp:Beachten Sie bei der Prüfung elektrischer Geräte und Maschinen mit netzspannungs- abhängigen Schaltelementen (Relais, Schütze, Netzteile, etc.), dass das passive Ersatzableitstrom-Messverfahren nicht angewendet werden kann.=> Vorhandene Isolationsfehler hinter dem Schaltelement werden nicht erkannt!Der im BENNING MA 4 integrierte Differenzstromwandler erlaubt die aktive Prüfung 3-phasiger Prüflinge unter Netzspannung und besitzt den zusätzlichen Vorteil, dass der Prüfling nicht isoliert aufgestellt werden muss.Unterstützte Messfunktionen (abhängig des Gerätetesters):Schutzleiter- und IsolationswiderstandErsatzableitstrom (Schutzleiter-/Berührungsstrom)Sicherheits- und Funktionsprüfung von CEE-VerlängerungsleitungenDifferenzstrom 1-phasiger Betriebsmitteln mit CEE-Anschluss (16 A, 3-polig)Auslösezeit/Auslösestrom von PRCD‘s und RCD‘s in mobilen Stromverteilernzusätzlich BENNING MA 4:Inbetriebnahme 3-phasiger Betriebsmittel mit einer max. Belastung bis 32 ADifferenzstrommessung an 3-phasigen Geräten/Maschinen in FunktionPrüfung 3-phasiger Schweißgeräte gemäß DIN EN 60974-4 (VDE 0544-4)Leistungsmerkmale:CEE-Prüfanschlüsse: 16 A, 3-polig und 16 A + 32 A, 5-poligSchutzkontaktstecker zum Anschluss an die Prüfsteckdose des Gerätetesters7 Status-LED‘s zur Auswertung der KabelfunktionsprüfungPrüflings-Anschlussschema im GehäusedeckelRobuster und wasserdichter Transportkoffer (IP 67)zusätzlich BENNING MA 4:Eigentest durch bewusste IPE Fehleraufschaltung von 1 mA oder 3 mASchutzkontaktsteckdose zur Versorgung des 1-phasigen GerätetestersNetzanschlussleitung (1 m) mit CEE-Stecker 32 A, 5-poligDer Messadapter eignet sich zum Anschluss an die Gerätetester:Benning ST 725Benning ST 750 / 750A / 755 / 760Fremdgeräte

BENNING TA 5, 40 m Messleitung-mit praktischem Aufwickler und Handschlaufe-Anschluss: 4 mm Sicherheitsprüfbuchse/ -stecker-Optionales Zubehör passend zum PV-Installationstester BENNING PV 1, PV 1-1, PV 2-Optionales Zubehör passend zum Installationsprüfgerät IT 130

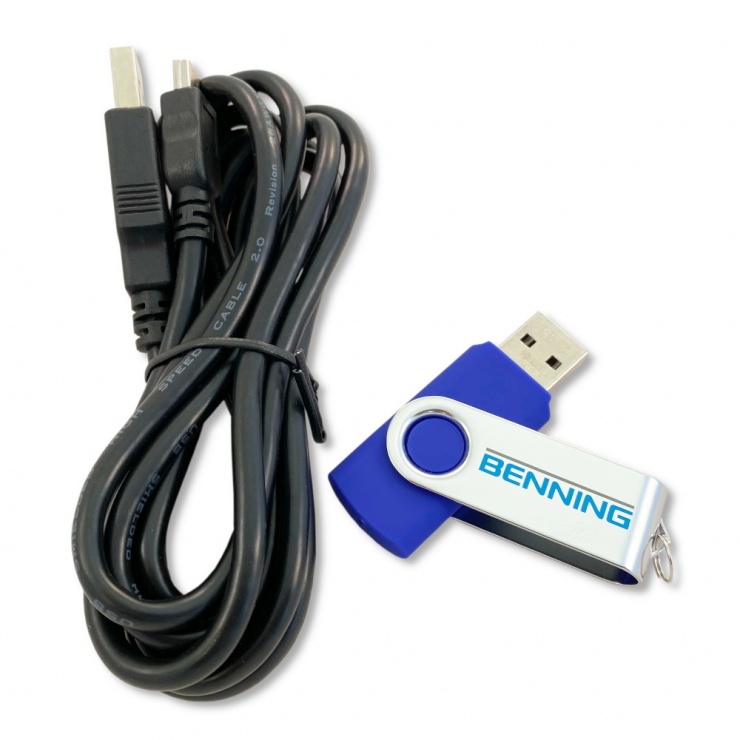

Professionelle PC-Software zur DokumentationVerwalten, dokumentieren und auswerten von PrüfergebnissenKlare Datenbankstruktur mit Kunde, Abteilung und Prüflings-IDImport- und Exportfunktion über MS Excel®Kostenlose Software-Updates per Downloadfür Gerätetester BENNING ST 750 A, BENNING ST 755+, BENNING ST 760+

Mobiler Etiketten- und Protokolldrucker für Gerätetester BENNING ST 750 A / ST 755 / ST 760 und ST 725Die perfekte Lösung für die schnelle Etiketten- und  Prüfprotokollerstellung vor OrtHohe Druckgeschwindigkeit durch ThermodirektverfahrenDatenübertragung über Bluetooth® oder RS 232-SchnittstelleStromversorgung über wiederaufladbaren NiMH AkkupackEtikettengröße: 37x52 mm (HxB) (nicht mit BENNING ST 725 möglich!)Thermopapierrollenbreite/-länge: 58 mm/ 33 mOptional:Etikettenrollen für BENNING PT2 (Art. 10225408) (nicht mit BENNING ST 725 möglich!)Thermopapierrollen für BENNING PT2 (Art.-Nr. 10225407)

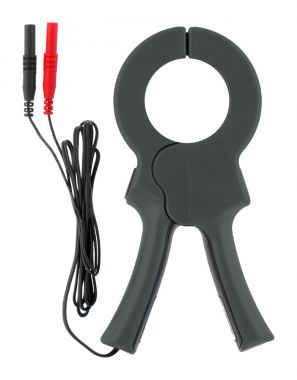

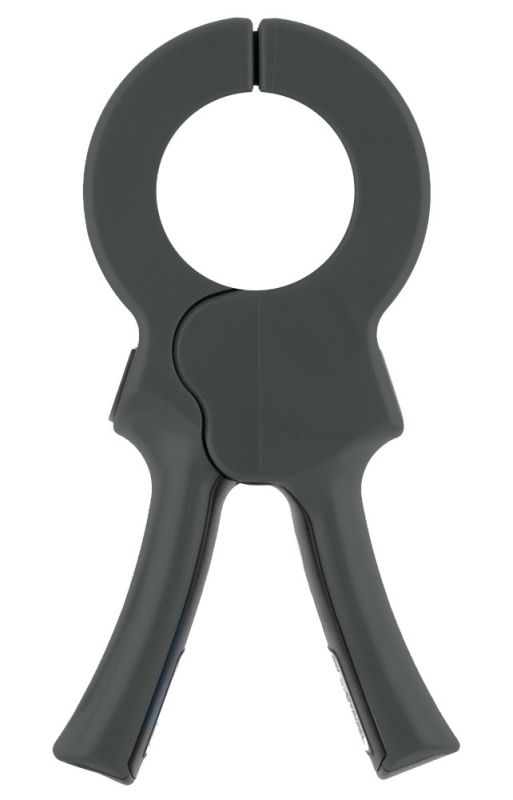

AC-Präzisions-StromzangenadapterSichere Wechselstrommessungen bis 1200 AAusgang: 1 mA /1 AAusgang über Messleitungen mit 4 mm SicherheitssteckerZangenöffnung: max. 52 mmMesskategorie: CAT III 600 VMessmöglichkeiten in Kombination mit dem Auto Sequence® Installationstester Benning IT 200:Spießlose Erdungsmessung (Erdschleifenwiderstandsmessung) (2-Zangen-Methode): 0,01 Ω – 40 Ω (selektiv)TRUE RMS Strommessung: 0,1 mA - 20 A ACLeistungs- und Oberwellenmessung: 0,01 W - 100 kWzur präzisen Messung von Ableit-, Leck-, Schutzleiter- und Lastströmen

AC-StromzangenadapterSichere Wechselstrommessungen bis 1200 AAusgang: 1 mA /1 AAusgang über 4 mm SicherheitsbuchsenZangenöffnung: max. 52 mmMesskategorie: CAT III 600 VMessmöglichkeiten in Kombination mit dem Auto Sequence® Installationstester Benning IT 200:Spießlose Erdungsmessung (Erdschleifenwiderstandsmessung) (2-Zangen-Methode): 0,01 Ω – 40 Ω (selektiv)TRUE RMS Strommessung: 0,2 A - 20 A ACLeistungs- und Oberwellenmessung: 0,01 W - 100 kW

Messadapter für Leckstromzange BENNING CM 9zur Prüfung dreiphasiger elektrischer Geräte16 A CEE-Kupplung (5-polig) auf 16 A CEE-Stecker (5-polig)Leiter einzeln herausgeführt und doppelt isoliertzur Messung von Differenz-, Schutzleiter- und Laststrom

Messadapter für Leckstromzange BENNING CM 9zur Prüfung dreiphasiger elektrischer Geräte32 A CEE-Kupplung (5-polig) auf 32 A CEE-Stecker (5-polig)Leiter einzeln herausgeführt und doppelt isoliertzur Messung von Differenz-, Schutzleiter- und Laststrom

Barcodescanner 1D/2D für Gerätetester BENNING ST 750 / ST 755 / ST 760Für die einfache und schnelle Prüflingsidentifikation.Besonders geeignet für die Wiederholungsprüfung und die Verwaltung großer Prüflingsbestände in Büroräumen, Verwaltungen etc.zum Einlesen aller gängigsten 1D-Strichcodes wie Code 39, Code 128 etc. und 2D-Codes wie QR-Code, DataMatrix-Code, etc.Optional: Stark haftende PVC-Barcodeetiketten mit Barcode und fortlaufender Nummerierung, 1.000 Stück auf einer Rolle, ab Art.-Nr. 756301

Multifrequenz RFID-Leser zum Auslesen der UID Nr. von 125 kHz + 13,56 MHz RFID-Tagsdie Prüflingsidentifikation erfolgt mittels Funkfrequenz (Radio Frequency IDentification) ohne Sichtkontakt oder direkte Berührung des RFID-Tagsjeder RFID-Tag verfügt über eine weltweit eindeutige UID Nr. (Unikatsnummer), die über den RFID-Leser kontaktlos ausgelesen und dem Prüfling zugewiesen wirdbesonders geeignet für raue industrielle Umgebungen wie Baustellen, Produktions- und Werkstätten

Zur Befestigung auf der Gehäuseoberfläche oder in das Gehäuseinnerestark haftendnicht geeignet für Metallgehäuse

Aktiver Messadapter für 3-phasige Betriebsmittel bis 32 A CEENormgerechte Prüfung von EV-Ladekabel Mode 2 (Notladekabel) und Mode 3 in Kombination mit Gerätetester ST 755+ / ST 760+ gemäß DIN EN 50678 (VDE 0701) und DIN EN 50699 (VDE 0702)Prüfung von Wallboxen in Kombination mit Installationsprüfgerät IT 200 / IT 130 gemäß DIN VDE 0100-600 und DIN VDE 0105-100Fahrzeugsimulation (CP-Status) und Simulation der Stromtragfähigkeit des Ladekabels (PP-Status)Fehlersimulation: Kurzschluss Diode, Kurzschluss CP-Signal und PE offenLED-Anzeigen für Netz- (L1/L2/L3-N) und Fahrzeugseite (L1/L2/L3-N)Mini-USB-Schnittstelle für Datenaustausch Gerätetester und Firmware-Update EV-Ladekabel Mode 2 (Notladekabel)Messung von RPE, RISO (In/Out), IPE/IBer. (1- und 3-phasig aktiv)Prüfung der Steuer- und Schutzeinrichtung:Auslösezeit/-strom (30 mA AC, 6 mA DC)Simulation PE-Fehler auf Infrastrukturseite (Phase auf PE, PE offen)Fehlersimulation auf Fahrzeugseite (Diode kurz, CP-Signal kurz, PE offen) mit Messung der Abschaltzeiten gemäß DIN EN 61851-1 (VDE 0122-1)Funktionsprüfung und Messung des CP-Signals (Tastverhältnis, Amplitude, Frequenz) für CP-Status A, B, und C sowie der Stromtragfähigkeit (PP-Signal) des Kabels EV-Ladekabel Mode 3Messung von RPE, RISO, Stromfähigkeit des KabelsFunktionsprüfung auf Durchgang, Kurzschluss, Drehfeld der Leiter WallboxenFunktionsprüfung durch Fahrzeugsimulation CP-Status A, B, C, D und Kabelsimulation (PP-Status) über optionalen Messadapter (10236543)Fehlersimulation Fahrzeugseite: Diode kurz, CP-Signal kurz, PE offen4 mm Sicherheitsbuchsen zum Anschluss des Installationsprüfgerätes

Der BENNING EV 3-1 ermöglicht eine einfache und schnelle Funktionsprüfung von EV-Ladestationen (11 kW + 22 kW Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel. In Verbindung mit einem geeigneten Installationsprüfgerät kann zudem die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden.Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)A: Kein Fahrzeug angeschlossenB: Fahrzeug angeschlossen, jedoch nicht bereit zum LadenC: Fahrzeug angeschlossen, Fahrzeug bereit zum LadenE: Fehlersimulation des CP-SignalsAnzeige des Ladezustands (B/C) und der Ausgangsspannung (L1/L2/L3) über farbige LEDsFehlersimulation E (Kurzschluss des CP-Signals) zur Prüfung der Abschaltung der Ausgangsspannung und Entriegelung des Ladesteckers4 mm Buchsen (L1/L2/L2/N/PE/CP) für die sichere Kontaktierung eines Installationsprüfgerätes oder OszilloskopsAnwendung:Der Wallboxtester und Messadapter BENNING EV 3-1 prüft eigenständig die wichtigsten Funktionen von AC-Ladestationen und Wallboxen mit Typ 2 Steckverbinder. Aufgrund der einfachen Handhabung können Fehler auch von elektrotechnisch unterwiesenen Personen (EuPs) innerhalb von Sekunden ermittelt werden. Zusammen mit dem BENNING IT 200 oder BENNING IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110).Leistungsmerkmale:Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)Fehlersimulation des CP-Signals [E] zur Prüfung der AbschaltungFarbige LED-Anzeigen für die Ausgangsspannung (L1/L2/L3) der Ladestation und des Fahrzeugzustands (B/C)Überprüfung des Verriegelungssystems ab Zustand B (Freigabe des Ladekabels wird blockiert)4 mm Buchsen (L1/L2/L3/N/PE) für Installationstester4 mm Buchse (CP-Signal) für Oszilloskop/MultimeterVerwendbar an allen gängigen Ladestationen (Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel Typ 2Einfache Bedienung und schlagfestes GehäuseHinweis zum Installationstester:Für die Prüfung von Wallboxen benötigen Sie neben dem Messadapter BENNING EV 3-1 auch den Installationstester BENNING IT 200 (044106) oder BENNING IT 130 (044103).Wir empfehlen bei einer Neuanschaffung das BENNING IT 200, da dieses sowohl über eine erweiterte Auslösezeitmessung, als auch über Auto Sequences® speziell für die Prüfung von Wallboxen, verfügt. Die vorgeschrieben Sichtprüfung kann zudem direkt am BENNING IT 200 abgelegt und dokumentiert werden. Das BENNING IT 130 unterstützt die Prüfung von EV-RCD´s mit Messung des Auslösestroms (RCD I, 6 mA DC Rampe) und die Prüfung der Auslösezeit (RCDt) mit 6 mA DC von Fehlergleichstrom-Überwachungseinrichtungen.

Wallboxtester und Messadapter zur einfachen Fehlersuche oder normkonformen Prüfung an 1- und 3-phasigen E-LadestationenDer BENNING EV 3-3 kann alleinstehend zur Funktionsprüfung und Fehlersuche von E-Ladestationen genutzt werden. In Verbindung mit einem geeigneten Installationsprüfgerät, kann zudem auch die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden.AnwendungDer Wallboxtester und Messadapter BENNING EV 3-3 ermöglicht die einfache und schnelle Funktionsprüfung, sowie Fehlersuche an Wallboxen. Zusammen mit dem IT 200 / IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6).LeistungsmerkmaleSimulation des Fahrzeugstatus A, B, C, DAnalyse des CP- und PP-Signals (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis)PE-Test (Warnung vor anliegender Phasenspannung am Schutzleiter)Auslösung der 30 mA AC und 6 mA DC Fehlerstromschutzeinrichtungen mit ZeitmessungDrehfeldmessungSpannungsmessungSimulation der Fehler CP kurzgeschlossen und PE unterbrochenHinweis zum InstallationstesterFür die Prüfung von Wallboxen benötigen Sie neben dem Messadapter BENNING EV 3-3 auch den Installationstester BENNING IT 200 (044106) oder BENNING IT 130 (044103).Wir empfehlen bei einer Neuanschaffung das BENNING IT 200 (044106), da das BENNING IT 200 (044106) sowohl über eine erweiterte Auslösezeitmessung, als auch über Auto Sequences® speziell für die Prüfung von Wallboxen, verfügt. Die vorgeschriebene Sichtprüfung kann zudem direkt am BENNING IT 200 abgelegt und dokumentiert werden. Das BENNING IT 130 unterstützt die Prüfung von EV-RCD‘s mit Messung des Auslösestroms (RCD I, 6 mA DC Rampe) und die Prüfung der Auslösezeit (RCDt) mit 6 mA DC von Fehlergleichstrom-Überwachungseinrichtungen.

Benning Gürtel-TascheAbmessungen: 330 x 100 x 60 mmRückseitig mit Gürtelschlaufe und Klettverschluss, aus strapazierfähigem NylongewebePassend für BENNING Prüf- und Messgeräte: DUSPOL digital, DUSPOL expert und DUSPOL analog

Benning Bereitschaftstasche Größe SAbmessungen: 220 x 110 x 50 mmRückseitig mit Gürtelschlaufe und Reißverschluss, aus strapazierfähigem NylongewebePassend für BENNING Prüf- und Messgeräte: DUTEST pro, TRITEST pro, BENNING MM 1, MM 1-1, MM 1-2, MM 1-3, MM 9, MM 10, CM 1-1, CM 1-2, CM 1-3, CM 2, CM 3, CM 5-1, CM 9, CM 11, CC 1, CC 2, CC 3 und SUN 2

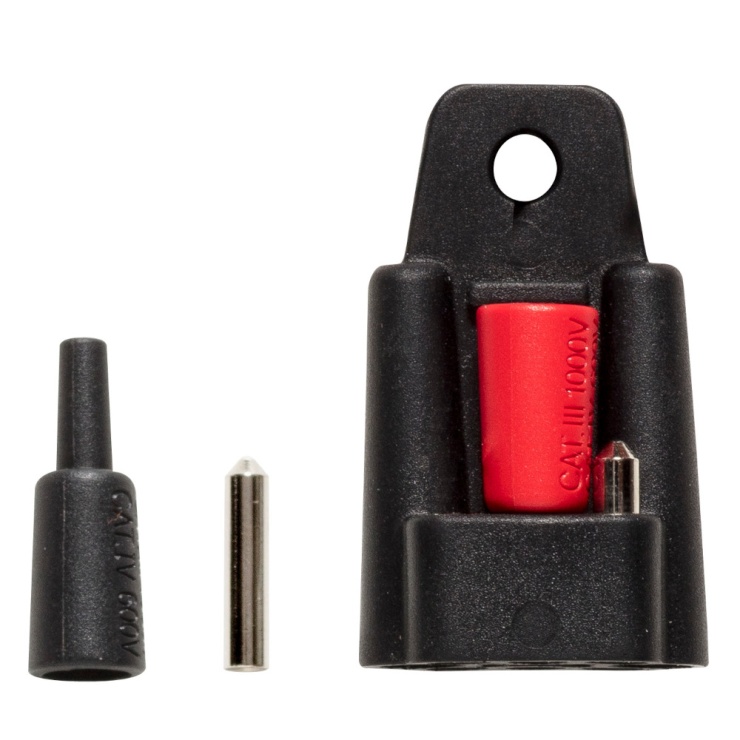

Die Prüfspitzenabdeckungen „GS-38“ werden direkt auf die Prüfspitzen aufgesteckt undreduzieren die Gefahr eines versehentlichen Kurzschlusses in engen Messobjekten.Gummierter Prüfspitzenaufsatz (GS 38)Verkürzung des Prüfspitzenkontaktes auf 4mm Längepassend für: DUSPOL, PROFIPOL+

BENNING CC 1sichere Wechselstrommessungen bis 400 A (CC 1)Anschluss über 4 mm SicherheitsmessleitungenAusgang: 1 mV AC / 1 A ACkönnen in Kombination mit den folgenden Geräten genutzt werden (optional):BENNING CC 1: Multimeter (mit Sicherheitsbuchsen), BENNING IT 200, BENNING IT 130Allgemein:Grundgenauigkeit: 1,9 %Strom AC: 1 A – 400 AZangenöffnung: max. 30 mmMesskategorie: CAT III 300 V

BENNING CC 3sichere Wechselstrommessungen bis 400 A (CC 1)sichere Gleich- und Wechselstrommessungen bis 300 AAnschluss über 4 mm SicherheitsmessleitungenAusgang: 1 mV AC / 1 A ACkönnen in Kombination mit den folgenden Geräten genutzt werden (optional):BENNING CC 3: Multimeter (mit Sicherheitsbuchsen), BENNING IT 200, BENNING IT 130, BENNING PV 1-1, BENNING PV 2Allgemein:Grundgenauigkeit: 1%Strom AC: 0,2 A – 300 AStrom DC: 0,2 A – 300 AZangenöffnung: max. 25 mmMesskategorie: CAT III 600 V

BENNING CFlex 1 - mit Analogausgangverwendbar über Messeingang der optionalen Digital-Stromzangen BENNING CM 12, BENNING CM 10-PV und BENNING CM 10-1 (Drehschalter-Stellung CFlex 1)universell verwendbar für übliche Messgeräte und Scopemeter mit Spannungseingang über 4 mm Sicherheitssteckersichere Wechselstrommessung: 0,3 A - 3000 AMessbereiche: 30 A / 300 A / 3000 AWandlerverhältnis (mV / A) / Auflösung100: mV / 10 mV / 1 mV pro AKabeldurchmesser der Messschleife: 8,5 mmBatterieunterspannungsanzeige: grüne LED für Bereitschaft, rote LED für BatterieunterspannungVerbindungsleitung Messschleife - Stromwandler: 1,8 mAusgang: 4 mm SicherheitssteckerMesskategorie: CAT III 600 V

Praktische BereitschaftstascheAus strapazierfähigen NylongewebeAbmessungen: ca. 240x180x70 mmInnen: 1 Fach für Bedienungsanleitungen und 2 Halterungen für Messgeräte und ZubehörPassend für die Prüf- und Messgeräte BENNING: MM 2, MM 3, MM 4, MM 7-1, MM 11, CM 8, IT 101, CFlex 1, CFlex 2

Ø 4 mm Sicherheits-Krokodilklemmen2-teilig, rot/schwarzprofessionelle AusführungCAT III 1.000V

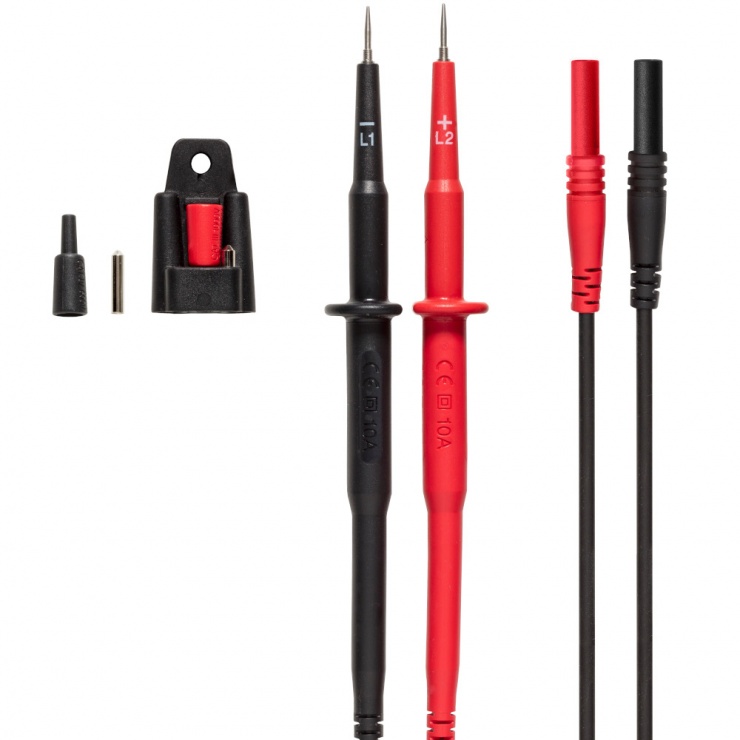

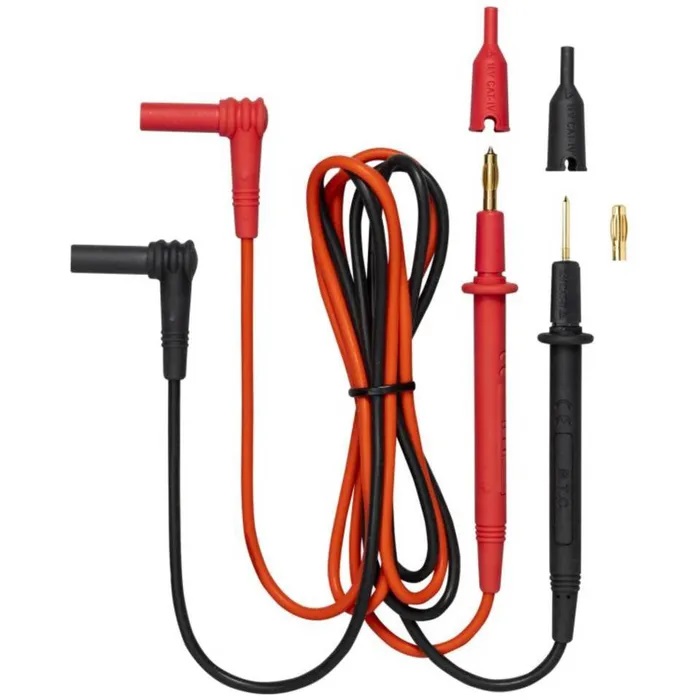

Messleitungszubehör BENNING TA 2Ø 4 mm Sicherheitsmessleitungsset, 6-teilig, rot/schwarz, professionelle Ausführung#Bestehend aus:Sicherheitsmessleitungen (Silikon), CAT III 1.000VSicherheitsprüfspitzen (4 mm Mess-Spitze), CAT II 1.000VSicherheits-Krokodilklemmen, CAT III 1.000 V
