Adapter zur aktiven Überprüfung von 400 V, 16 A und 32 A Geräten.Die Differenz- und Ersatzableitstrommessung kann mit dem SAFETYTEST 3PA Lite an jedem 1-phasigen DIN EN 50678 (DIN VDE 0701), DIN EN 50699 (DIN VDE 0702), IEC 60974 (DIN VDE 0544-4) und DIN EN 62353 (DIN VDE0751) Messgerät durchgeführt werden (Herstellerunabhängig).An jedem 1-phasigen Prüfgerät nutzbar für die Messungen: RPE: Schutzleiterwiderstand, RISO: Isolationswiderstand, IB: Berührstrom, IDIFF: DifferenzstromProduktnorm: DIN EN 61557-14/EN 61010, DIN EN 61326Prüfanschlüsse: 400 V 16 A 5P, 400 V 32 A 5PGröße (inkl. CEE-Dosen): 20 mm x 223 mm x 133 mm; Gewicht: ca. 2,78 kg
Das SAFETYTEST 3IA ist ein Messadapter für das SAFETYTEST 1IT+ zur Durchführung von Installationsmessungen über einen CEE-Stecker 16 A, 5-polig. Dabei können Messungen wie Isolation, Schleifen- und Leitungsimpedanz,RCD-Prüfung, Spannung und Drehfeldrichtung mit dem SAFETYTEST 1IT+ durchgeführt werden. Die Auswahl erfolgt über einen Drehschalter.Prüfungen an elektrischen Anlagen gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110)Messungen: Isolationswiderstand, Schleifen- und Netzimpedanz, RCD-Prüfung, Spannung und Frequenz, DrehfeldrichtungAnschlüsse: CEE 16 A, 5-polig (3P/N/PE, 400 V, 50 Hz), drei Sondenbuchsen (L/L1, PE/L2, N/L3) für den Anschluss des SAFETYTEST 1IT+Drehschalter für die Einstellung der Messungen

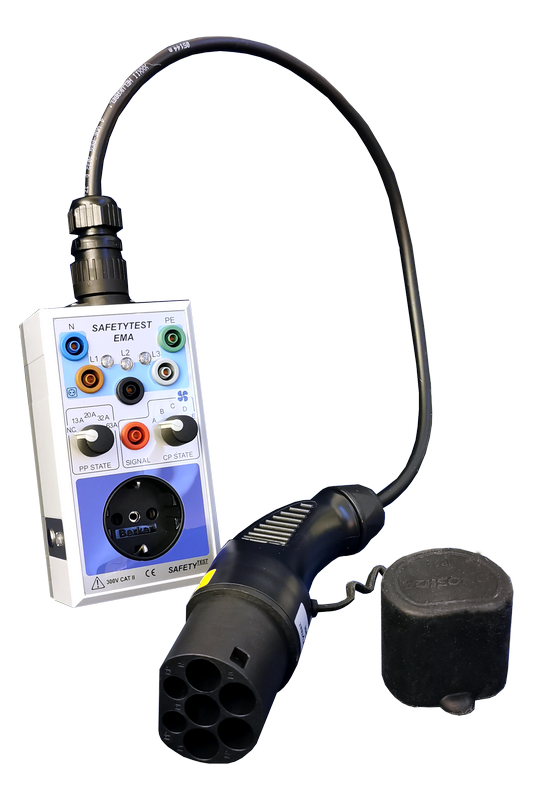

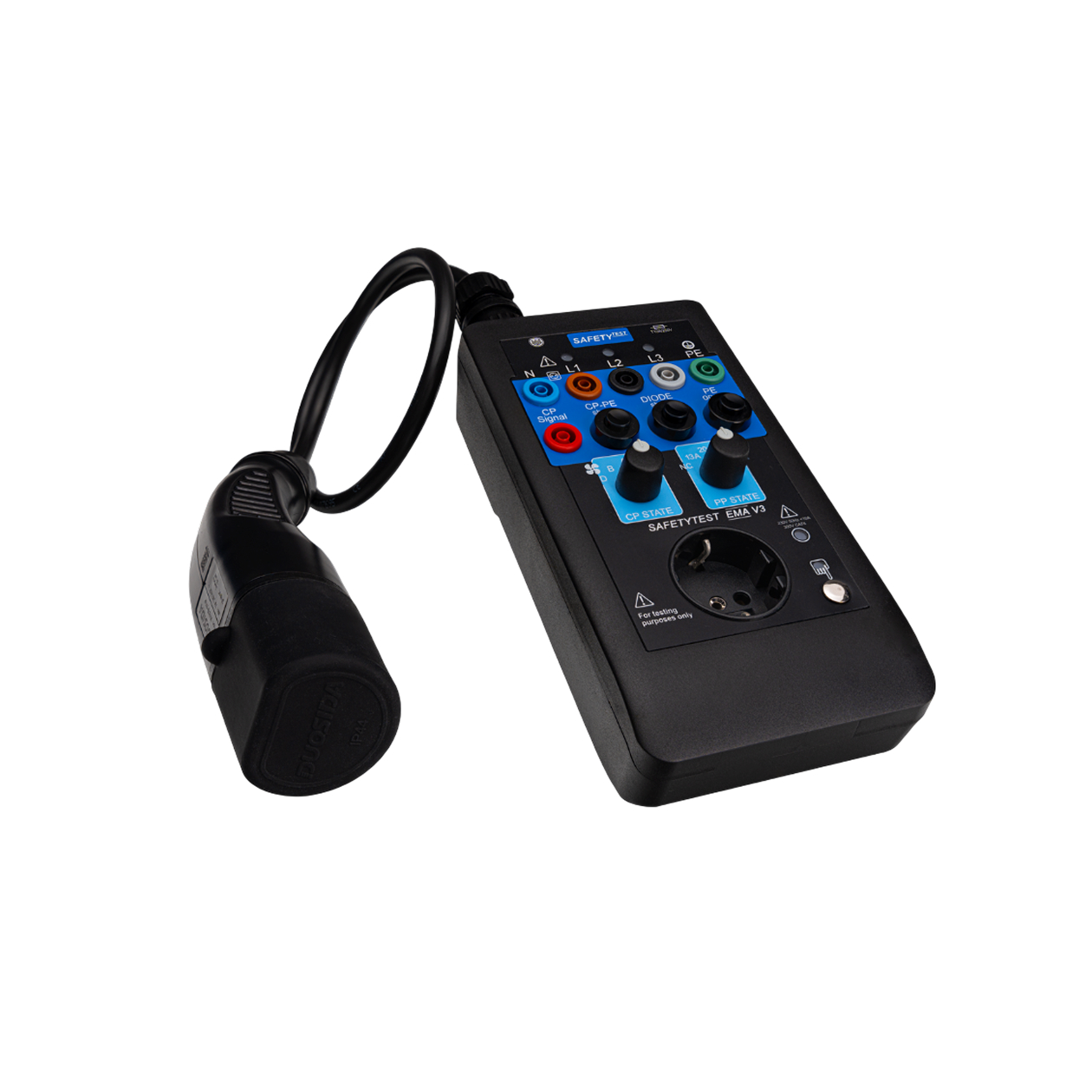

Adapter zur Überprüfung der Schutzmaßnahmen an Ladesäulen. Simulation von angeschlossenen Fahrzeugen und Kabeln mit unterschiedlichen Lastprofilen nach IEC 61851-1´.Fingerkontakt zur Überprüfung gefährlicher SpannungenKabelsimulation-PPFahrzeugssimulation-CP inklusive FehlersimulationLEDs zur Anzeige vorhandener Phasen, L1, L2 und L3PWM-Signalauswertung über CP-Buchse möglichAnschlusskabel austauschbarKabelsimulation-PP, Einstellung durch Drehschalter, IEC 61851Die Widerstandswerte werden zwischen PE und PP geschaltet. Es können folgende Kabel simuliert werden:N.C., Kein Kabel angeschlossen, ∞Ω13 A, 1,5 kΩ20 A, 680 Ω32 A, 220 Ω63 A, 100 ΩFahrzeugsimulation –CP, Auswahl durch Drehschalter, IEC 61851Es können folgende Fahrzeugzustände simuliert werden:A, kein Fahrzeug angeschlossenB, Fahrzeug angeschlossen, aber nicht bereit zum LadenC, Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordertD, Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs gefordertFolgende Fehler können simuliert werden:CP Kurzschluss auf PECP DiodenkurzschlussPE Unterbrechung

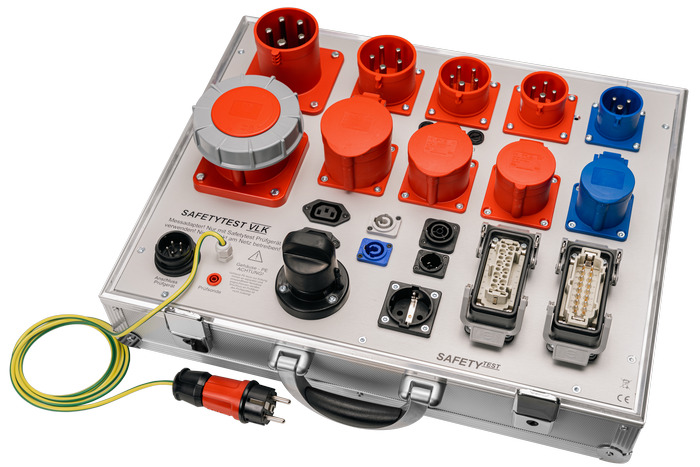

Messadapter zur Überprüfung von verschiedenen Verlängerungsleitungen mit Safetytest Prüfgeräten.Mögliche Messungen in Verbindung mit Safetytest Prüfgeräten:SchutzleiterwiderstandIsolationswiderstand: LN-PE, LN-berührbare leitfähige Teile, L-N (Durchgangsprüfung)Stecker und Prüfdosen für folgende Anschlüsse:CEE 63 A 5P, CEE 16 A 5P, CEE 16 A 4P, CEE 16 A 3P, Harting, Schukodose, Kaltgerätestecker, Powercon, Powercon TrueOne, KaltgerätesteckerProduktnorm: DIN EN 6155714/EN 61010, DIN EN 61326, CAT II 300 V
Messtechnik-Modul zur Prüfung von Schweißgeräten bis 32A nach IEC 60974-4 und DIN VDE 0544-4 mit SAFETYTEST 3CL/3HD inkl. Messleitung rot, schwarz und Prüfklemmen rot, schwarz

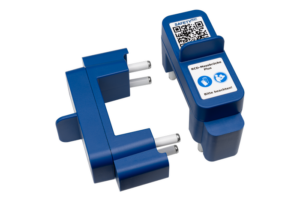

Ermöglicht die Prüfung von RCDs Typ A und B PRCD, PRCD-S und PRCD-K mit Nennfehlerströmen von 10mA bis 500mA.
Option erhältlich für 3ST, 3S und 3N sowie vergleichbare Messgeräte des Herstellers.
Option ARC 3N/3S/3ST incl. ARC Welding Adapter zur Prüfung von Schweißgeräten bis 32A, inkl. Prüfsonden rot, blau, gelb und Prüfklemmen rot und blau ohne Software zur Dokumentation der Schweißgeräteprüfungen.
