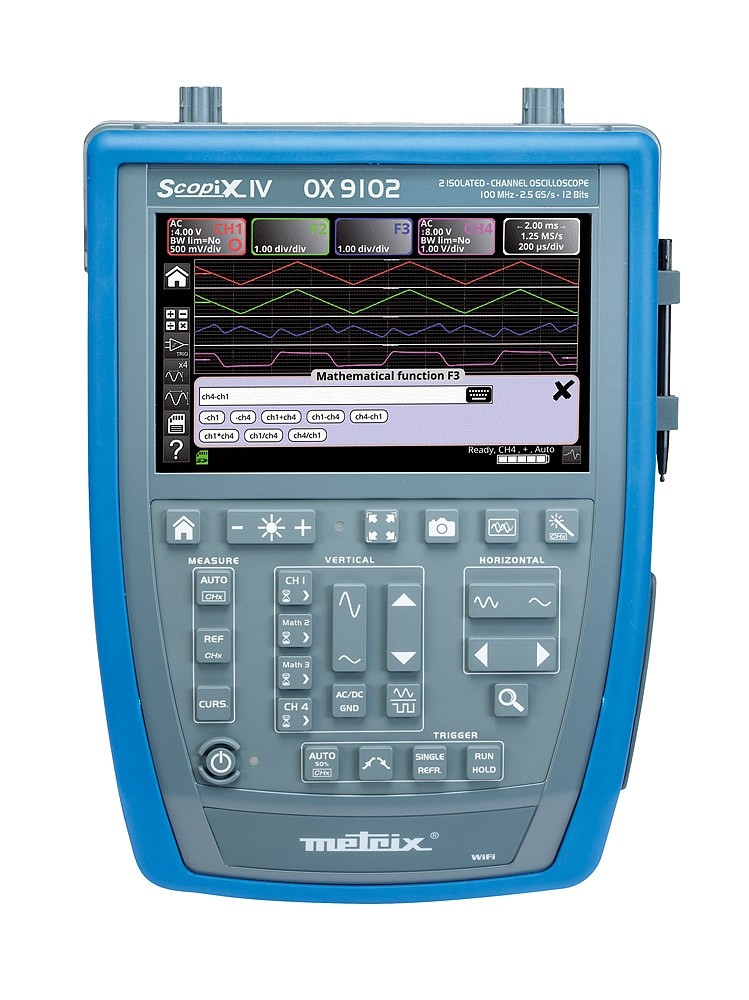

Das OX 9102 ist ein tragbares, netzunabhängiges Digitaloszilloskop der Serie SCOPIX IV der Generation Tablet-Icons mit 2 völlig isolierten Kanälen bis 600 V und mit 100 MHz Bandbreite. Die Speichertiefe in jedem Kanal beträgt 100 KPunkte, so dass auch sehr lange Signalaufzeichnungen möglich sind. BedienkomfortDer 7" WVGA TFT-Farb-Touchscreen ist auf schwarzem Hintergrund beleuchtet und garantiert beste Ablesbarkeit. Die Bedien-Menüs sind in 13 Sprachen verfügbar und das Tastenfeld sowie das Gehäuse-Design des SCOPIX IV sind auf optimalen Bedienkomfort ausgelegt.  FunktionsumfangDas Zweikanal-Digitaloszilloskop OX 9102 mit 100 MHz verfügt wie die ganze SCOPIX IV-Serie über einen beeindruckenden Funktionsumfang bei geringstem Platzbedarf. Der 12-Bit-A/D-Wandler gewährleistet eine Vertikalauflösung von 0,025 %.Neben seinen fortschrittlichen Triggerfunktionen (Impulsbreite, Ereigniszählung, Delay) bieten die SCOPIX IV 20 automatische Messungen pro Kanal sowie Cursor-Messungen für eine umfassende Signalanalyse.Das Oszilloskop verfügt über Standard- und erweiterte MATH-Funktionen mit denen sich für jede Kurve eine mathematische Funktion festlegen lässt, sowie über eine Skalierung in der Vertikalachse in der jeweiligen physikalischen Maßeinheit.Dank der gleichzeitigen FFT-Analysefunktion in Echtzeit für beide Wellenformen, zusammen mit einer qualitativen Oberschwingungsanalyse, lassen sich die Signalverzerrung, die Impuls-Ansprechzeit und Rauschquellen in Logik-Schaltkreisen schnell und einfach bestimmen, so dass die Fehlersuche genau und effizient ist. Mit dem mehrkanaligen digitalen TRMS-Multimeter lassen sich bis 200 kHz mit 8000 Digits Amplituden, Widerstände, Durchgang, Kapazität, Frequenz und Temperaturen messen, ohne die PROBIX-Sonden umstecken zu müssen. Auch Bauteiletests sind möglich. Im Multimeter-Betrieb ist auch die Recorder- bzw. Datenlogger-Funktion verfügbar. Mit ihr sind automatische grafische Aufzeichnungen von Signalen mit Datum und Uhrzeit möglich (N Dateien mit jeweils 100 000 Messwerten mit einem Erfassungstakt von 0,2 Sekunden).Im Multimeter-Modus sind auch Leistungsmessungen möglich für Wirk-, Schein- und Blindleistung sowie für den Leistungsfaktor in Einphasen- und in Drehstromnetzen. Der mehrkanalige Oberschwingungsanalysator ermittelt für Grundfrequenzen im Bereich von 40 bis 450 Hz die Oberschwingungen in den ersten 63 Rängen. In jeder Betriebsart sind Bildschirmkopien im *.png-Format möglich, sowie der Bildschirmausdruck oder der Ausdruck von gespeicherten Daten auf Netzwerkdruckern. Wartungs- und Prüfarbeiten werden dadurch besonders vereinfacht. Für weitere Analysen der Messdaten ist das Oszilloskop optimal vernetzbar: leitungsgebunden über Ethernet oder drahtlos über WiFi, sowie über USB oder µSD-Karte.

Das OX 9304 ist ein tragbares, netzunabhängiges Digitaloszilloskop der Serie SCOPIX IV der Generation Tablet-Icons mit 4 völlig isolierten Kanälen bis 600 V und mit 300 MHz Bandbreite. Die Speichertiefe in jedem Kanal beträgt 100 KPunkte, so dass auch sehr lange Signalaufzeichnungen möglich sind.  BedienkomfortDer 7" WVGA TFT-Farb-Touchscreen ist auf schwarzem Hintergrund beleuchtet und garantiert beste Ablesbarkeit. Die Bedien-Menüs sind in 13 Sprachen verfügbar und das Tastenfeld sowie das Gehäuse-Design des SCOPIX IV sind auf optimalen Bedienkomfort ausgelegt.  FunktionsumfangDas Vierkanal-Digitaloszilloskop OX 9304 mit 300 MHz verfügt wie die ganze SCOPIX IV-Serie über einen beeindruckenden Funktionsumfang bei geringstem Platzbedarf. Der 12-Bit-A/D-Wandler gewährleistet eine Vertikalauflösung von 0,025 %.Neben seinen fortschrittlichen Triggerfunktionen (Impulsbreite, Ereigniszählung, Delay) bieten die SCOPIX IV 20 automatische Messungen pro Kanal sowie Cursor-Messungen für eine umfassende Signalanalyse.Das Oszilloskop verfügt über Standard- und erweiterte MATH-Funktionen mit denen sich für jede Kurve eine mathematische Funktion festlegen lässt, sowie über eine Skalierung in der Vertikalachse in der jeweiligen physikalischen Maßeinheit. Dank der gleichzeitigen FFT-Analysefunktion in Echtzeit für beide Wellenformen, zusammen mit einer qualitativen Oberschwingungsanalyse, lassen sich die Signalverzerrung, die Impuls-Ansprechzeit und Rauschquellen in Logik-Schaltkreisen schnell und einfach bestimmen, so dass die Fehlersuche genau und effizient ist.Mit dem mehrkanaligen digitalen TRMS-Multimeter lassen sich bis 200 kHz mit 8000 Digits Amplituden, Widerstände, Durchgang, Kapazität, Frequenz und Temperaturen messen, ohne die PROBIX-Sonden umstecken zu müssen. Auch Bauteiletests sind möglich. Im Multimeter-Betrieb ist auch die Recorder- bzw. Datenlogger-Funktion verfügbar. Mit ihr sind automatische grafische Aufzeichnungen von Signalen mit Datum und Uhrzeit möglich (N Dateien mit jeweils 100 000 Messwerten mit einem Erfassungstakt von 0,2 Sekunden).Im Multimeter-Modus sind auch Leistungsmessungen möglich für Wirk-, Schein- und Blindleistung sowie für den Leistungsfaktor in Einphasen- und in Drehstromnetzen. Der mehrkanalige Oberschwingungsanalysator ermittelt für Grundfrequenzen im Bereich von 40 bis 450 Hz die Oberschwingungen in den ersten 63 Rängen.In jeder Betriebsart sind Bildschirmkopien im *.png-Format möglich, sowie der Bildschirmausdruck oder der Ausdruck von gespeicherten Daten auf Netzwerkdruckern. Wartungs- und Prüfarbeiten werden dadurch besonders vereinfacht.Für weitere Analysen der Messdaten ist das Oszilloskop optimal vernetzbar: leitungsgebunden über Ethernet oder drahtlos über WiFi, sowie über USB oder µSD-Karte.

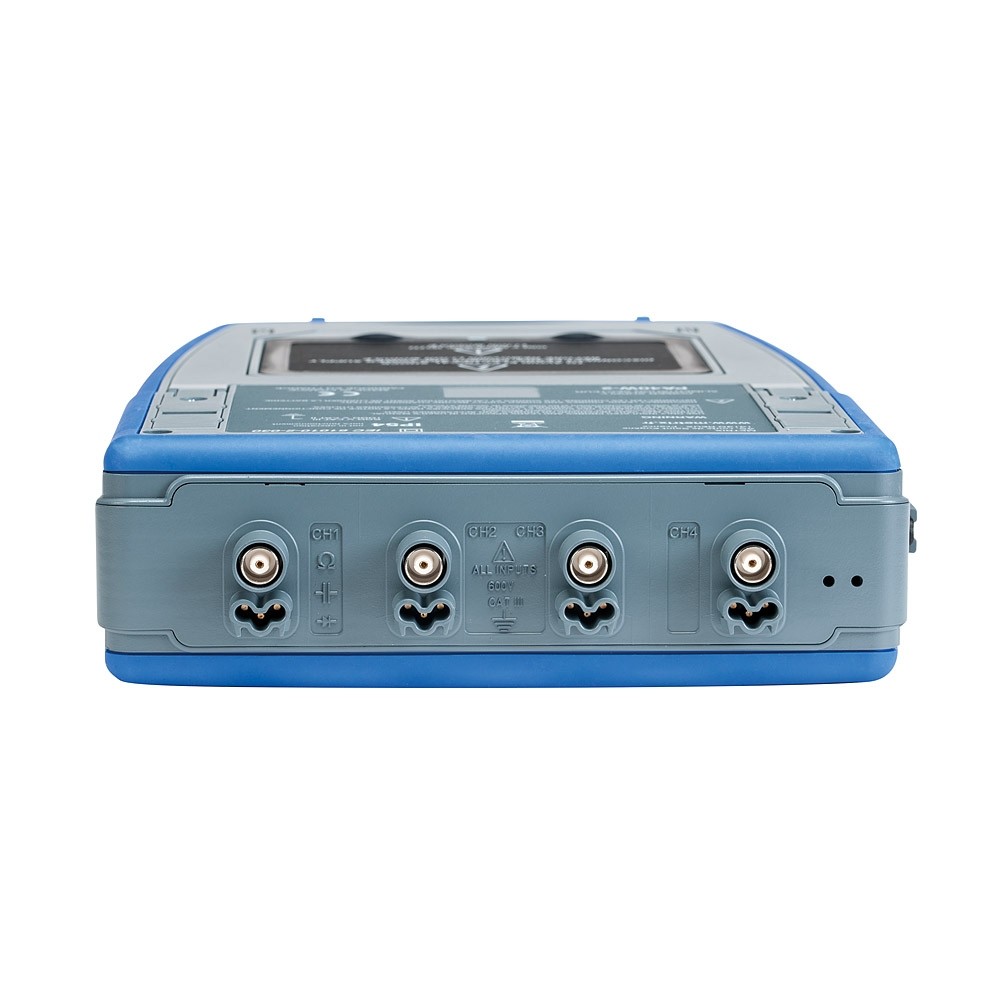

Die Bedienerfreundlichkeit der tragbaren SCOPIX IV-Oszilloskope sorgt für einfachste Benutzung der Geräte. Das Gehäuse wurde extrem kompakt gestaltet und der innere Aufbau der SCOPIX IV ermöglicht eine platzsparende Unterbringung der Hardware. Das Tastenfeld profitiert von den neuesten im Automobilbau erprobten Technologien. In der der BUS-Funktion des SCOPIX IV lassen sich die elektrischen Messungen durchführen, um die physikalische Integrität von Feldbussen zu bewerten, d.h. die Funktionsfähigkeit der ersten  Bitübertragungsschicht gemäß den geltenden Normen zu prüfen (elektrische Eigenschaften, Synchronisation usw…). 4 Schritte für eine einfache und schnelle Busanalyse: Auswahl des zu prüfenden Feldbusses Anzeige der zulässigen Toleranzen Analyse Analyseergebnisse

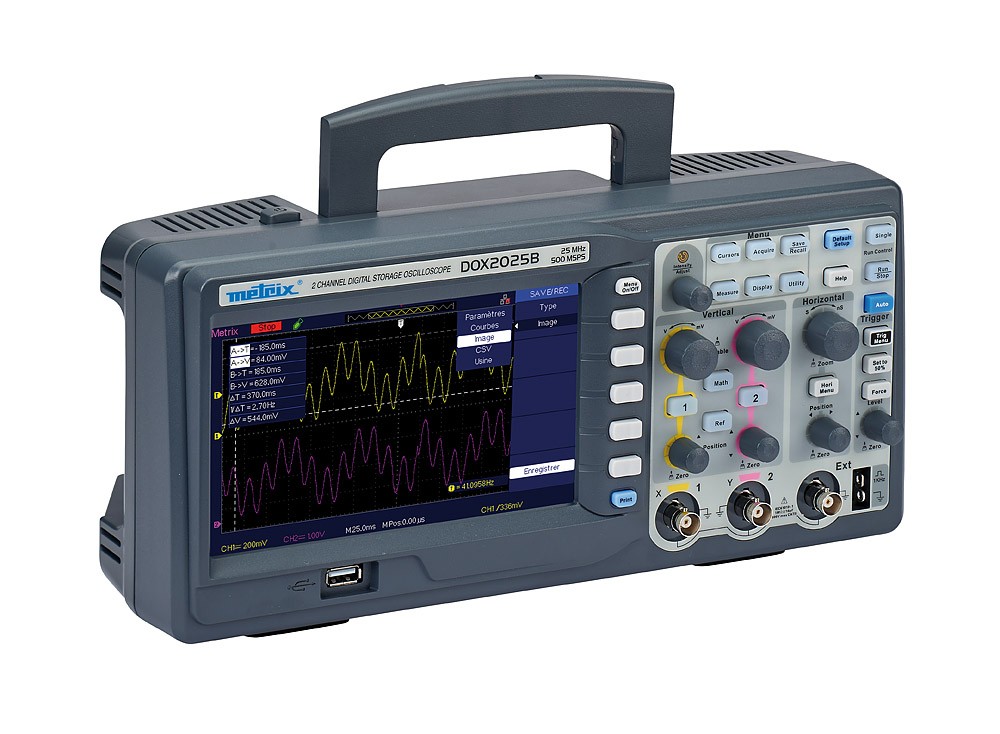

Die METRIX-Oszilloskop der Reihe DOX 2000B sind sehr einfach zu bedienen und in einem platzsparenden Gehäuse geringer Tiefe, das besonders für Labor-Arbeitsplätze entwickelt wurde, untergebracht. Der große Bildschirm umfasst in der Vollbild-Darstellung 16 Teilungen in der X-Achse und ist individuell konfigurierbar: normale oder nachleuchtende Anzeige, YT- oder XY-Darstellung, Einstellung der Farben, des Bildschirmrasters, der Helligkeit, des Kontrasts usw. Drehknöpfe und beleuchtete Direkt-Funktionstasten auf der Frontplatte erleichtern die Bedienung. Mit dem Handgriff lässt sich das Oszilloskop leicht transportieren und die rutschfesten Füße sorgen für stabile Aufstellung auf dem Arbeitstisch. Hohe Leistung und eine Vielzahl von Erfassungs- und Analyse-Funktione. Die Signalerfassung und die Signalanalyse erfolgt auf 3 Ebenen, in Echtzeit oder im Zeitäquivalent. Der Erfassungsspeicher weist eine Tiefe von 32K Punkten auf und über einen USB-Stift kann zusätzlicher Speicherplatz für eine optimale Analyse geschaffen werden. Die Empfindlichkeit beträgt vertikal in 12 Messbereichen von 2 mV/div bis 10 V/div und horizontal von 5 ns/div bis 50 s/div. Es stehen erweitere Funktionen zur Verfügung: einfache MATH-Funktionen + / - / x / ÷ sowie eine FFT-Funktion "in Echtzeit" mit gleichzeitiger Anzeige der Kurven Praktische PASS/FAIL-Funktion: OK/NOK-Test anhand einer begrenzenden Hüllkurve Die mitgelieferte EASYSCOPE-Software ermöglicht die Bedienung des Geräts, Tests und die Übernahme von Kurven-Dateien und Bildschirm-Kopien.

Das METRIX-Oszilloskop DOX2100B ist sehr einfach zu bedienen und in einem platzsparenden Gehäuse geringer Tiefe, das besonders für Labor-Arbeitsplätze entwickelt wurde, untergebracht.Der große Bildschirm umfasst in der Vollbild-Darstellung 18 Teilungen in der X-Achse und ist individuell konfigurierbar: normale oder nachleuchtende Anzeige, YT- oder XY-Darstellung, Einstellung der Farben, des Bildschirmrasters, der Helligkeit, des Kontrasts usw… Drehknöpfe und beleuchtete Direkt-Funktionstasten auf der Frontplatte erleichtern die Bedienung.Mit dem einklappbaren Handgriff lässt sich das Oszilloskop leicht transportieren und die rutschfesten Füße sorgen für stabile Aufstellung auf dem Arbeitstisch.Hohe Leistung und eine Vielzahl von Erfassungs- und Analyse-Funktionen.Die Signalerfassung und die Signalanalyse erfolgt auf 3 Ebenen, in Echtzeit oder im Zeitäquivalent. Die Erfassungstiefe von 2 MPunkten ermöglicht umfassende Analysen. Die Vertikalempfindlichkeit reicht in 12 Bereichen von 2 mV/div bis 10 V/div und die Zeitbasis von 2,5 ns/div bis 50 s/div. Als erweiterte Funktionen sind die einfachen MATH-Funktionen + / - / x / ÷ sowie eine FFT-Funktion "in Echtzeit" mit gleichzeitiger Anzeige der Kurven vorhanden.Die mitgelieferte EASYSCOPE-Software ermöglicht die Bedienung des Geräts über PC, Funktionstests und die Übernahme von Kurven-Dateien und Bildschirm-Kopien auf den PC.

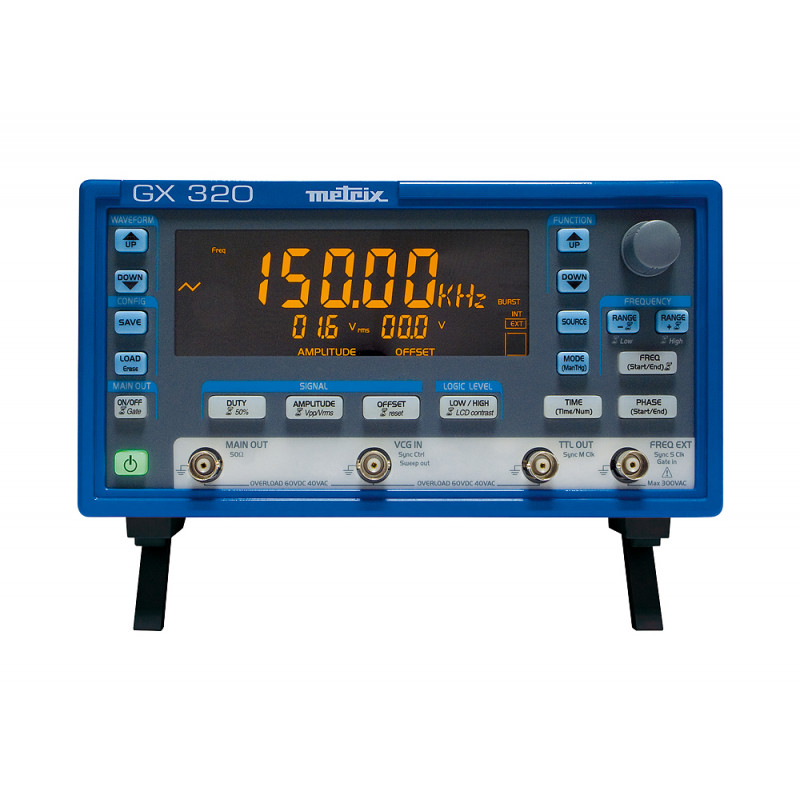

Der DDS-Funktionsgenerator GX 320 für 0,001 Hz bis 20 MHz erzeugt Signale, die in Frequenz und Form wesentlich genauer sind als die von herkömmlichen Generatoren. Mit ihm können präzise unterschiedlichste Signale erzeugt werden: Wellen, Sinus, Dreieck, Rechteck, LOGIC und TTL. Der GX 320 bietet interne und externe Modulation (AM, FM) und lineare und logarithmische Wobbel-Funktionen. Mit der Shift K-Funktion sind Phasen- und Frequenzsprünge möglich. Bei den BURST- und Salve-Funktionen kann die Anzahl der Perioden pro Zeiteinheit gewählt werden. Die Funktion ermöglicht eine noch genauere Analyse und die Erkennung sehr kurzer Ereignisse. GX 320-Funktionsgeneratoren lassen sich außerdem in Kaskade schalten und können so komplexe Signale simulieren: Drehstrom-Netze, Fourier-Synthese usw. Der externe Frequenzzähler hat einen Messbereich von 5 Hz bis 100 MHz. Das ergonomische Gerät verfügt über eine großformatige LCD-Anzeige (125 x 45 mm), die dank einer Hauptanzeige mit 5 Stellen und einer Ziffernhöhe von 20 mm eine hervorragende Ablesbarkeit bietet. Die Stärke der Hintergrundbeleuchtung und der Kontrast sind einstellbar. 15 vollständige Konfigurationen (Version -E) speicherbar: über ETHERNET-Schnittstelle unter Verwendung des SCPI-Protokolls programmierbar. automatische Frequenzbereiche 0,001 Hz bis 20 MHz Frequenzgenauigkeit +/-20 ppm Frequenzzähler 100 MHz, CAT I - 300 V bis auf die letzte Stelle genaue Einstellung der Frequenz Modulation: AM, FM; Funktionen: GATE, BUST, FSK, PSK Synchronisation mit einstellbarer Phasenlage

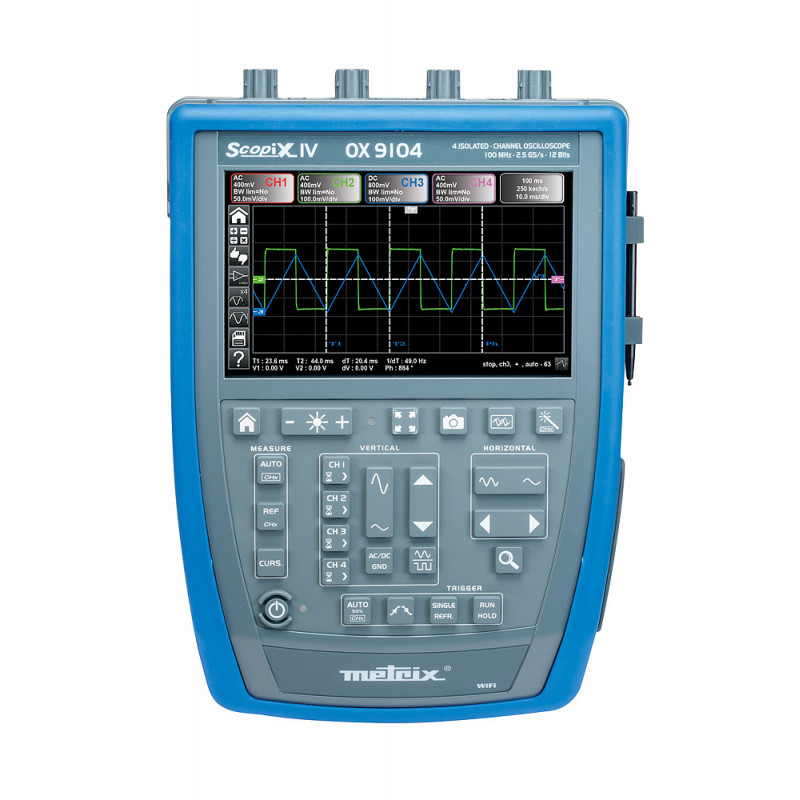

Das OX 9104 ist ein tragbares, netzunabhängiges Digitaloszilloskop der Serie SCOPIX IV der Generation Tablet-Icons mit 4 völlig isolierten Kanälen bis 600 V und mit 100 MHz Bandbreite. Die Speichertiefe in jedem Kanal beträgt 100 KPunkte, so dass auch sehr lange Signalaufzeichnungen möglich sind. Bedienkomfort Der 7" WVGA TFT-Farb-Touchscreen ist auf schwarzem Hintergrund beleuchtet und garantiert beste Ablesbarkeit. Die Bedien-Menüs sind in 13 Sprachen verfügbar und das Tastenfeld sowie das Gehäuse-Design des SCOPIX IV sind auf optimalen Bedienkomfort ausgelegt.  Das Fierkanal-Digitaloszilloskop OX 9104 mit 100 MHz verfügt wie die ganze SCOPIX IV-Serie über einen beeindruckenden Funktionsumfang bei geringstem Platzbedarf. Der 12-Bit-A/D-Wandler gewährleistet eine Vertikalauflösung von 0,025 %. Neben seinen fortschrittlichen Triggerfunktionen (Impulsbreite, Ereigniszählung, Delay) bieten die SCOPIX IV 20 automatische Messungen pro Kanal sowie Cursor-Messungen für eine umfassende Signalanalyse. Das Oszilloskop verfügt über Standard- und erweiterte MATH-Funktionen mit denen sich für jede Kurve eine mathematische Funktion festlegen lässt, sowie über eine Skalierung in der Vertikalachse in der jeweiligen physikalischen Maßeinheit. Dank der gleichzeitigen FFT-Analysefunktion in Echtzeit für beide Wellenformen, zusammen mit einer qualitativen Oberschwingungsanalyse, lassen sich die Signalverzerrung, die Impuls-Ansprechzeit und Rauschquellen in Logik-Schaltkreisen schnell und einfach bestimmen, so dass die Fehlersuche genau und effizient ist. Mit dem mehrkanaligen digitalen TRMS-Multimeter lassen sich bis 200 kHz mit 8000 Digits Amplituden, Widerstände, Durchgang, Kapazität, Frequenz und Temperaturen messen, ohne die PROBIX-Sonden umstecken zu müssen. Auch Bauteiletests sind möglich. Im Multimeter-Betrieb ist auch die Recorder- bzw. Datenlogger-Funktion verfügbar. Mit ihr sind automatische grafische Aufzeichnungen von Signalen mit Datum und Uhrzeit möglich (N Dateien mit jeweils 100 000 Messwerten mit einem Erfassungstakt von 0,2 Sekunden). Im Multimeter-Modus sind auch Leistungsmessungen möglich für Wirk-, Schein- und Blindleistung sowie für den Leistungsfaktor in Einphasen- und in Drehstromnetzen. Der mehrkanalige Oberschwingungsanalysator ermittelt für Grundfrequenzen im Bereich von 40 bis 450 Hz die Oberschwingungen in den ersten 63 Rängen. In jeder Betriebsart sind Bildschirmkopien im *.png-Format möglich, sowie der Bildschirmausdruck oder der Ausdruck von gespeicherten Daten auf Netzwerkdruckern. Wartungs- und Prüfarbeiten werden dadurch besonders vereinfacht. Für weitere Analysen der Messdaten ist das Oszilloskop optimal vernetzbar: leitungsgebunden über Ethernet oder drahtlos über WiFi, sowie über USB oder µSD-Karte. Technische Daten: 25 Direkt-Befehlstasten auf der Frontseite Samplingrate 2,5 GS/s im SingleShot- und maximal 100 GS/s im ETS Zoom-Modus bis zu 8 Std. Batteriebetrieb, Schnell-Nachladezeit: 2 Std. Anschlussmöglichkeiten über Ethernet/WiFi/USB/µSD. Die Software SCOPENET für PC oder Tablet ermöglicht die Fernbedienung des Oszilloskops, das Herunterladen von Kurven oder Bildschirmkopien ganz einfach über Ihren Browser. große Speicherkapazität µSD-Karte mit mehr als 32 GB:  SD, SDHC, SDXC zusätzlich zum internen Speicher mit 2 GB Plug-and-Play Zubehör PROBIX: ermöglich den schnellen und risikolosen Einsatz des Oszilloskops. Die Koeffizienten, Skalenfaktoren und Maßeinheiten der Sonden sowie die Konfiguration des Kanals werden automatisch eingestellt, da die Tastköpfe, Sonden und Adapter beim Einstecken sofort erkannt werden.

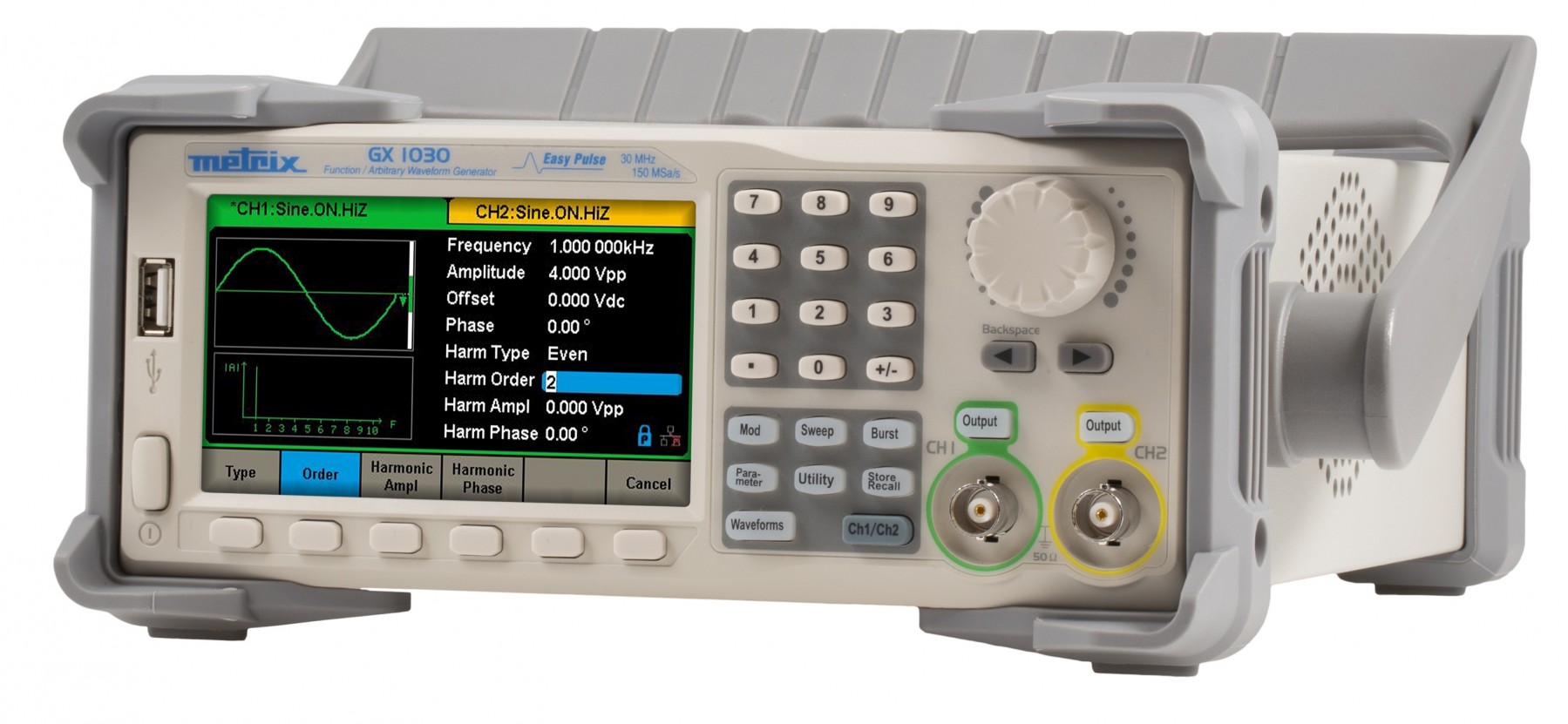

Der GX1030 ist ein 0,01 MHz bis 30 MHz Arbiträr-Funktionsgenerator für präzise und vielfältige, einfache und komplexe Signale aller Art: Sinus, Rechteck, Dreieck, Rampe, Impuls, Rauschen, Arbiträrsignal (196 vorinstallierte Signalformen), die er mit weitaus höherer Genauigkeit und Frequenzstabilität als herkömmliche Generatoren erzeugt.Außerdem bietet der GX1030 dem Benutzer interne und externe Modulationen sowie lineare und logarithmische Sweeps. Mit der BURST-Funktion hingegen, die eine noch genauere Analyse und die Erkennung von sehr kurzen Ereignissen ermöglicht, kann die gewünschte Anzahl Signalzyklen pro Zeitperiode eingestellt werden.Ein integriertes Frequenzmessgerät wiederum deckt den Frequenzbereich von 100 MHz bis 200 MHz ab.Die Oberschwingungsfunktion erzeugt 16 gerade oder ungerade Ordnungen mit Amplitude und Phase.Der ergonomisch konzipierte GX1030 verfügt über eine großformatige LCD-Anzeige (960 x 540 mm), die auf einem 4,3-Zoll-TFT-Farbbildschirm mit hohem Kontrast eine hervorragende Ablesbarkeit bietet.Als Download stehen zwei PC-Softwares zur Erzeugung von Arbiträrsignalen und Programmierung des Generators zur Verfügung: SX-GENE und EasywaveX.Technische Daten:GeneratorBNC-Ausgänge auf der Frontseite: Generatorausgänge 1 & 2Unabhängige Einstellungen (Wellenform, f, Phase, Amplitude…), gekoppelt, verdoppelt oder kombiniertBNC-Ein- und Ausgänge an der Rückseite: 3 Eingänge/Ausgänge Ext-Trigger, Frequenzzähler und Taktquelle 10 MHz - Synchronisierung• Frequenzzähler: von 100 MHz bis 200 MHz• Oberschwingungsfunktion: Grafische Anzeige, 16 gerade oder ungerade Ordnungen mit Amplitude und Phase• Speicher: Speichern von voreingestellten oder spezifischen Signalen bzw. vollständigen Gerätekonfigurationen auf einem USB-Stick• Kommunikationsschnittstelle: USB-Gerät, USB-Host, LAN

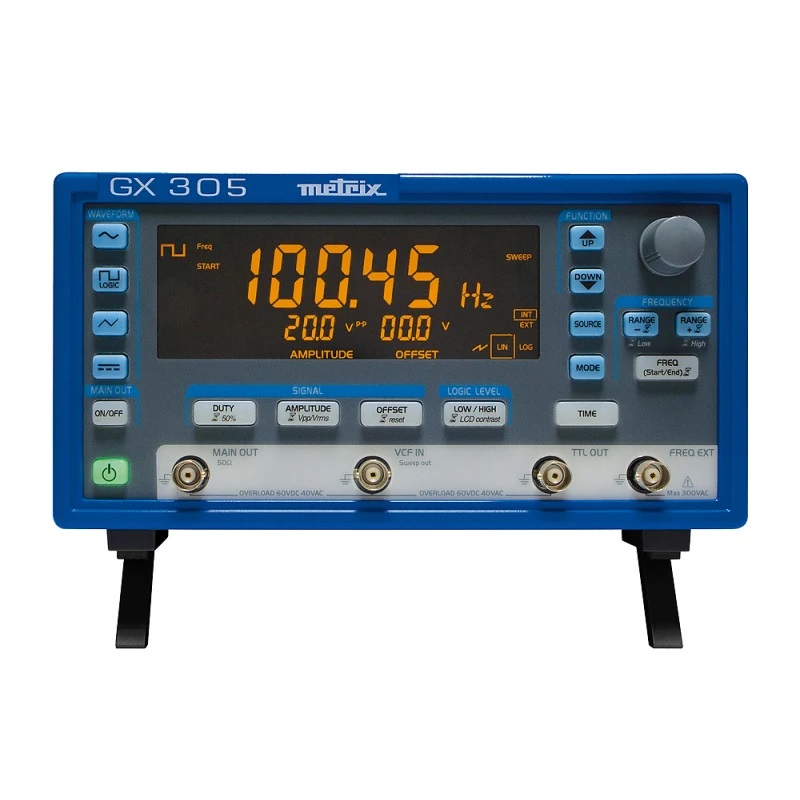

Mittels DDS (direkte digitale Synthese) ist der Funktionsgenerator GX 305 für 5 MHz in der Lage, Signale zu erzeugen, die in Frequenz und in Form wesentlich genauer sind als die von herkömmlichen Signalgeneratoren.Mit ihm können präzise unterschiedlichste Signale erzeugt (Sinus-, Dreieck- und Rechteck-Signale, sowie LOGIC- und TTL-Signale) und ein Frequenzbereich von 0,001 Hz bis 5 MHz abgedeckt werden. Der externe Frequenzzähler hat einen Messbereich von 5 Hz bis 100 MHz. Das ergonomische Gerät verfügt über eine großformatige LCD-Anzeige (125 x 45 mm), die dank einer Hauptanzeige mit 5 Stellen und einer Ziffernhöhe von 20 mm eine hervorragende Ablesbarkeit bietet. Die Stärke der Hintergrundbeleuchtung und der Kontrast sind einstellbar.
