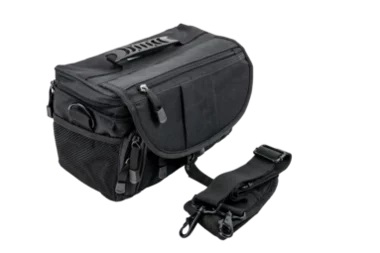

Sonel Tragetasche M-6

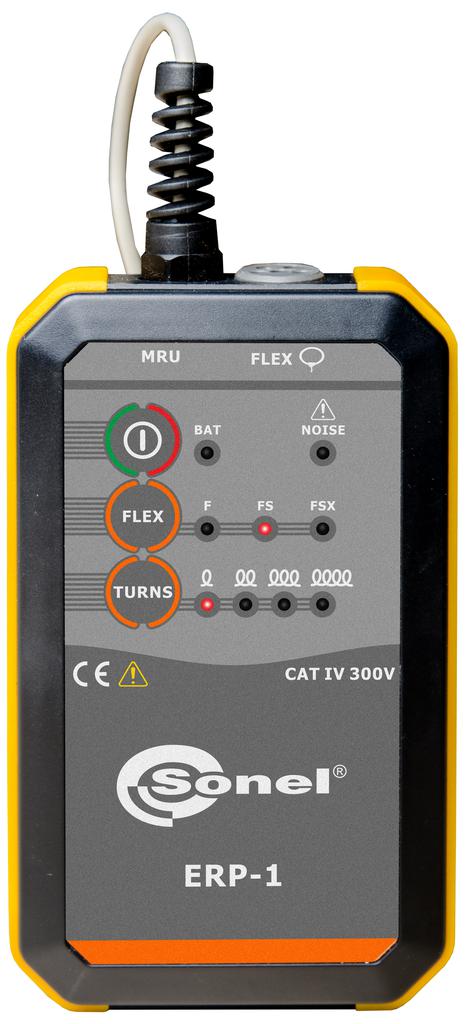

Adapter zur Messung des Erdungswiderstands der Maste.

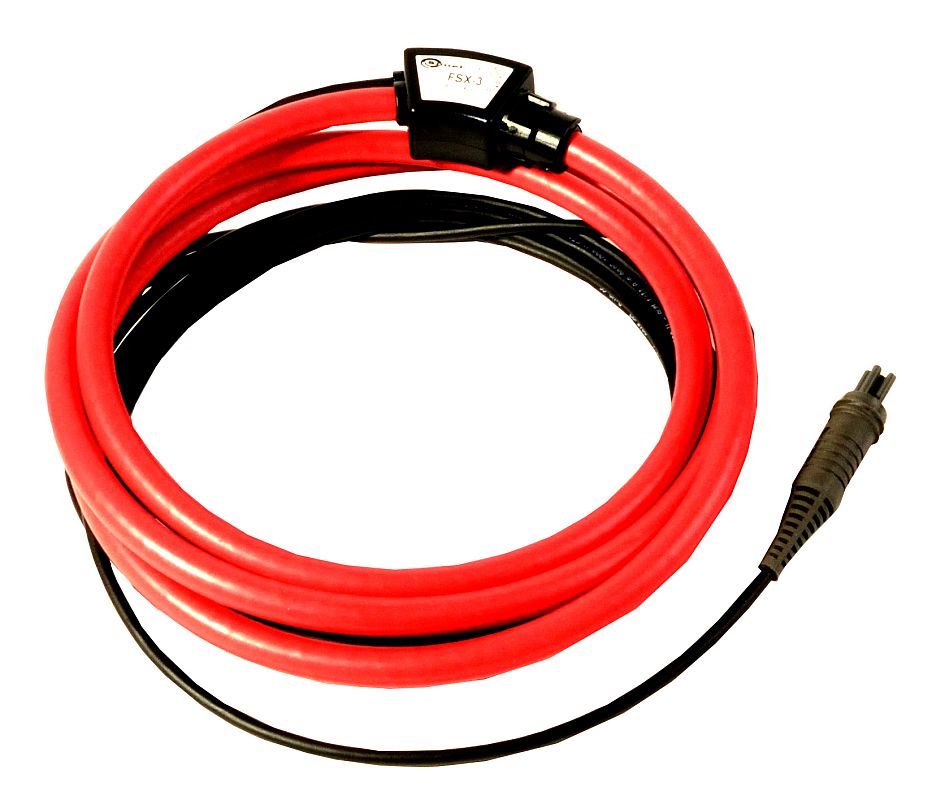

FSX-3 flexbile Klemme (Φ=630 mm)

Messen Sie den Isolationswiderstand bis zu 2 TΩ Das funktionelle Isolationswiderstandsmessgerät Sonel MIC-2511 kann zur Messung des Isolationswiderstandes mit einer Prüfspannung von bis zu 2500 V verwendet werden. Es überrascht mit zahlreichen Funktionen, die in einer übersichtlichen und handlichen Form versteckt sind. Dank seiner Parameter, seines robusten Gehäuses mit Schutzart IP65, seines geringen Stromverbrauchs und der Möglichkeit, es während der Messungen aufzuladen, ist das Messgerät ein zuverlässiges Werkzeug, das in vielen Bereichen eingesetzt werden kann. Er ist ideal für die Kontrolle von Industrieanlagen und Oberleitungsnetzen und wird auch in Wohngebäuden erfolgreich eingesetzt. Die Vorteile dieses Geräts werden vor allem von Elektrikern geschätzt, die in der Instandhaltung tätig sind und Motoren, Kabel und Straßenbeleuchtung prüfen. Das Messgerät MIC-2511 von Sonel eignet sich auch für Messungen beim Bau und bei der Wartung von Photovoltaikanlagen. Es ist eine zuverlässige Lösung, die für die Bedürfnisse von Installateuren von Telekommunikationsnetzen und Betreibern von Heizungsnetzen entwickelt wurde und die Kontrolle des Alarmsystems von vorgedämmten Leitungen erleichtert. Merkmale Messspannung im Bereich von 50...2500 V: wählbar aus 100 V, 250 V, 500 V, 1000 V, 2500 V oder 50...2500 V in 10 V Schritten Isolationswiderstandsmessungen mit einer Spannung von 10 V an der Überwachungsschleife von Brandmeldeanlage Diagrammdarstellung auf dem Display während der Messung Messungen in elektrostatisch geschützten Bereichen (EPA) Korrektur des Isolationswiderstandsergebnisses auf die Referenztemperatur Kontinuierliche Anzeige des gemessenen Isolationswiderstandes oder Ableitstroms Automatische Entladung der Kapazität des Messobjekts nach Abschluss der Isolationswiderstandsmessung Akustische Signalisierung von Zeitintervallen von fünf Sekunden, was die Erfassung von Zeitmerkmalen erleichtert Timing der Messzeiten T1, T2 und T3 für die Messung von einem oder zwei Absorptionskoeffizienten (Ab1, Ab2 oder DAR, PI) im Bereich von 1... 600 s Automatische Messung aller Widerstandskombinationen von 3-, 4- und 5-adrigen Kabeln und Netzkabeln mit Hilfe des optionalen Adapters AutoISO-2511 Ablesen der aktuellen Messspannung während der Messung Messstrom <2 mA Schutz gegen die Messung von spannungsführenden Objekten Zwei- oder dreiadrige Methode zur Messung des Isolationswiderstands Zusätzliche Merkmale Messung des Ableitstroms während der Messung von RISO Kapazitätsmessung während der RISO-Messung Niederspannungsmessung von Schaltkreiskontinuität und Widerstand Temperaturmessung (bei Verwendung des optionalen Temperaturfühlers ST-1) Messung von Gleich- und Wechselspannungen im Bereich von 0...1500 V 9999-Einträge-Speicher, Datenübertragung zum PC über USB-Kabel Stromversorgung durch wiederaufladbare Batterie Hintergrundbeleuchtete Tastatur Das Gerät erfüllt die Anforderungen der Norm EN IEC 61557

PVM-1020 ist wahrscheinlich der weltkleinste Messgerät für Photovoltaikanlagen mit einer so ansehnlichen Anzahl der Messfunktionen. Ihre Wahl erfolgt durch einen Drehschalter. Zusätzliche Einstellungen werden durch die Tasten am Gehäuse vorgenommen. Alle Tasten sind hinterleuchtet, ähnlich dem graphischen Bildschirm, was hervorragend die Bedienung im Schatten erleichtert, z.B. bei Messungen unter ebenerdigen PV-Anlagen. Ein umfangreicher Speicher verkürzt merklich die Erstellungszeit der Messdokumentation.Ermöglicht die Messungen der Kategorie 1 nach der Norm IEC 62446-1.Der Modus AUTO führt nach dem Betätigen der START-Taste eine Reihe von Messungen aus.Ermöglicht die Umrechnung der Werte auf STC-Bedingungen nach der Norm IEC 60891 dank der Zusammenarbeit mit dem Einstrahlungs- und Temperaturmesser IRM-1.Die Funktion reSYNC – automatische Ergänzung der Ergebnisse um Umweltparameter und deren Konvertierung in STC-Bedingungen nach Wiederherstellung mit IRM-1.Die eingebaute Funkschnittstelle LoRa stellt die Zusammenarbeit mit dem Messgerät IRM-1 über beträchtliche Entfernungen sicher.Eingebauter Bluetooth-Modul für die Kommunikation mit einem Computer.Großer Messungsspeicher: 100 Objekte je 40 Zellen.Hinterleuchtete Display-Anzeige und TastenGemessene WerteSpannung des offenen Kreises eines PV-Moduls oder einer Modulkette bis 1000 V DC.Spannung RMS eines AC-Netzes bis 600 V einschließlich der Frequenzmessung.Kurzschlussstrom eines PV-Moduls oder einer Modulkette bis 20 A DC.Widerstand der Isolation der PV-Module – Messspannung 250, 500 oder 1000 V, gleichzeitige Messung von zwei Werten RISO+ und RISO-.Widerstand der Isolation der AC-Kreise – Messspannung 250, 500 oder 1000 V.Widerstand der Schutz- und Ausgleichsleitungen, Messstrom ±200 mA. Widerstandsmessung mit Niedrigstrom, akustische und visuelle Signalisierung.Messung des Arbeitsstroms und Wechselstroms (AC) der PV-Module – alles mit Außenzangen.Messungen der Leistung AC/DC.Diodentest mit dem Strom 200 mA, automatische Erkennung der Polarisation. Test der Sperrdioden mit der Spannung 1000 V DC.Dichtheit und BeständigkeitDas Messgerät eignet sich auch für den Einsatz unter schwierigen Umgebungsbedingungen überaus gut. Den Schutz gegen das Eindringen von Staub und Wasser gewährleistet das Gehäuse mit der Dichtheitsklasse IP65. Das ist besonders wichtig bei Messungen der Photovoltaik-Anlagen, die sich grundsätzlich im Freien befinden.Schnittstellen und SoftwareDie Messergebnisse können von dem PVM-1020 zum Computer über die kabellose Schnittstelle Bluetooth übertragen werden. Die Speicherung der erfassten Daten in populären Formaten und ihr Ausdruck stellt Sonel Reader sicher. Um einen Bericht im Bereich Schutz gegen Stromschläge zu generieren, ist das optionale Programm Sonel Reports PLUS anzuwenden.reSYNC löst die ProblemeEs kann sein, dass sich das Master-Messgerät bei den Messungen von IRM-1 so weit entfernt, dass die Verbindung zwischen ihnen verloren geht. Werden die Messungen fortgesetzt, dann werden die Ergebnisse nach Wiederherstellung er Verbindung um Umweltparameter ergänzt, die inzwischen von IRM-1 in der Zwischenablage aufgezeichnet wurden und nun auf STC-Bedingungen konvertiert werden.

Die vom Sender LKN-720 erzeugten Impulse haben eine spezielle Frequenz, die die Ortung und Identifizierung von Steckdosen in stromführenden und stromlosen Stromkreisen ermöglicht.

Das Leitungsortungsgerät LKZ-720 wurde vorwiegend zur Ortung von Leitungen in Gebäuden in verschiedenen Baumaterialien, wie Beton, Ziegel oder Holz, entwickelt. Es kann auch zum Aufspüren von Kabeln verwendet werden, jedoch sind hierzu die Systemvoraussetzungen eingeschränkt, wodurch nur der Kabelverlauf detektiert werden kann. Das LKZ erkennt sowohl unter Spannung stehende Kabel und Leitungen, wobei bei dieser Art keine Geräte vom Netz getrennt werden müssen, als auch spannungslose. Das LKZ-720 hat die Fähigkeit 50/60 Hz Felder (berührungsloser Sonde) oder Sicherungen und RCDs zu erkennen. Eine weitere Fähigkeit des LKZ-720 ist das Erkennen und Identifizieren der Phasenspannung. Hauptmerkmale des LKZ-720: Aufspüren von Leitungen in Decken, Wänden und Böden Ortung von Unterbrechungen in Kabeln, Schaltern und Sicherungen Ortung von Kurzschlüssen in Stromkreisen Ortung von Beschädigungen an Erdverbindungen von 3-Phasen-Netzen Leitungsidentifikation in Kabeln Identifikation der Phasen in 3-Phasen-Netzen Erkennung von Überstromschutzeinrichtungen, RCDs, Sicherungen Ortung von leitenden Wasser- oder Heizungsrohren Verfolgen von Leitungsverläufen Das LKZ-720 Leitungsortungssystem besteht aus einem LKO-720 Empfänger und mindestens einem LKN-720 Sender

MultifunktionsprüfgerätSchleifenimpedanzmessungMessung der Impedanz einer Kurzschlussschleife in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich:180...460 VAnzeige der Resistenz der Kurzschlussschleife R und der Reaktanz der Kurzschlussschleife XSchleifenimpedanzmessung mit Strom von 15 mA ohne Auslösung von FI-SchalternMax. Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V)Prüfung von Fehlerstromschutzschaltern Typ AC, AMessung von Kurzzeit-, Verzögerungs- und selektiven FI-Schaltern mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mAMessung des Auslösestroms IA und der Auslösezeit tA für Ströme 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔnMessung von RE und UB ohne RCD-AuslösungErweiterte Funktion der AUTO-Messung von RCD, mit Niederspannungsmessung von ZL-PE• Messung von IA und tA bei einmaliger Auslösung von RCDIsolationswiderstandsmessungPrüfspannung 100 V, 250 V, 500 VWiderstandsmessung der Schutz- und AusgleichsverbindungenMessung der Durchgängigkeit von Schutzleitern mit Strom von ±200 mA nach EN 61557-4Autokalibrierung von Messleitungen - Möglichkeit beliebige Leitungen zu verwendenNiederspannungs-Widerstandsmessung mit TonsignalAnzeige der PhasenfolgeZusatzfunktionenÜberprüfen des korrekten Anschlusses der PE-Schutzleitung mithilfe der BerührungselektrodeMessung von Netzspannung (0...500 V) und NetzfrequenzSpeicher mit 990 Plätzen, drahtlose Datenübertragung an einen PCHintergrundbeleuchtete Tastatur

Isolationswiderstandsmessung bis 10G gemäß IEC 61557-2 Isolationswiderstandsmessung: Isolationsprüfspannungen: 50, 100, 250, 500, 1000V Kontinuierliche Anzeige der gemessenen Isolationswiderstand Automatische Entladung der Prüflingskapazität nach der Messung Tonsignalisierung im 5 Sekundent akt, vereinfachte Ermittlung von Zeitcharakteristik bei der Isolationswiderstandsmessung Anzeige der aktuellen Messspannung während der Messung Schutz gegen Messung von Objekten unter der Spannung Drei Leiter Messung Durchgangsprüfung der PE-Leitung mit dem Messstrom 200mA für zwei Stromrichtungen laut EN 61557-4 Niederohmwiderstand des PE-Leiters: Widerstandsmessung mit Niedrigstrom und akustische Signalisierung schnelle akustische Signalisierung für die Widerstände grösser als 30 Kapazitätsmessung während RISO Messung Wechsel und Gleichspannungsmessung im Bereich 0...600V Das Gerät erfüllt die Anforderungen der Norm IEC 61557

Isolationswiderstandsmessung bis 100G gemäß IEC 61557-2 Isolationswiderstandsmessung: Isolationsprüfspannungen: 50, 100, 250, 500, 1000V oder im Bereich 50...1000V mit Schritt von 10V Messung mit Hilfe des UNI-Schuko Kontinuierliche Anzeige der gemessenen Isolationswiderstand oder Leckstrom Automatische Entladung der Prüflingskapazität nach der Messung, Tonsignalisierung im 5 Sekunden Takt, vereinfachte Ermittlung von Zeitcharakteristik bei der Isolationswiderstandsmessung Zeitintervalle der Messungen einstellbar zwischen 1 und 600s Anzeige der aktuellen Messspannung während der Messung Schutz gegen Messung von Objekten unter der Spannung Drei Leiter Messung Durchgangsprüfung der PE-Leitung mit dem Messstrom 200mA für zwei Stromrichtungen laut EN 61557-4 Niederohmwiderstand des PE-Leiters: Widerstandsmessung mit Niedrigstrom und akustische Signalisierung schnelle akustische Signalisierung für die Widerstände grösser als 30Ω Leckstrommessung Kapazitätsmessung während RISO Messung Wechsel und Gleichspannungsmessung im Bereich 0...600V 990 Speicherplätze sowie drahtlose Datenübertragung mithilfe des Moduls Bluetooth Energieversorgung 4 Batterien oder AA-Alkali-Batterien, Spannung auf dem Messgerät überwacht Professionelle Software zum Lesen von Daten und Erstelle von Protokollen Das Gerät erfüllt die Anforderungen der Norm IEC 61557

MRU-11 ist ein einfaches Messgerät, das die Messung der Erdung nach der 3P- und 4P-Methode, die Messung des Erdungswiderstandes nach der 2-Pol-Methode und die Messung des Erdungswiderstandes (Wenner-Methode) ermöglicht. Das Gerät ist einfach zu bedienen, störungsunempfindlich und hochgenau. MRU-11 ist ein Basisgerät, mit dem die Qualität des Erdungssystems anhand der erhaltenen Messergebnisse überprüft werden kann. Die ergonomische Form, das robuste und stabile Gehäuse sowie das große und übersichtliche Display machen dieses Gerät ideal für den Einsatz im Feld und in den meisten Arbeitsumgebungen. Das Gerät ist einfach und intuitiv zu bedienen. Es ist die beste Wahl für Elektroinstallateure, Techniker und Fachleute, die sich mit Erdungsmessungen beschäftigen. Die zusätzliche Messung des spezifischen Widerstandes ermöglicht die korrekte Planung des Erdungssystems von neuen Gebäuden und Anlagen.

Das Reflektometer TDR-420 ist ein praktischer digitaler Impulsortungsgerät (TDR - Time-Domain Reflectometer) zur Erkennung und Lokalisierung von Fehlern in Strom-, Telekommunikations- und Teletechnikkabeln. Mit dem Reflektometer TDR-420 können Sie die Kabellänge messen und den Abstand zu Beschädigungen oder Impedanzänderungen im Bereich von 4 bis 6000 m in Kabeln mit Metallleitern bestimmen. Der kürzeste Messbereich mit einer Reichweite von 7 Metern und einer Totzone von 0,6 Metern ermöglicht es Ihnen, Schäden in unmittelbarer Nähe des Geräteanschlusspunkts zu lokalisieren. Mit zwei Cursorn können Sie den Abstand zu zwei Fehlern gleichzeitig und den Abstand zwischen ihnen angeben. Dank des Farbdisplays mit einer Auflösung von 320 x 240 Pixel ist die Anzeige des Schadensortes präzise und die Ergebnisse leichter zu interpretieren. Ungünstige Wetterbedingungen während der Messarbeiten sind häufige Probleme, mit denen Montageteams und Wartungsdienste konfrontiert sind. Dank des einzigartigen Gehäuses hat das TDR-420-Gerät eine Schutzstufe von IP67. Dies bedeutet, dass es staubdicht und gegen das Eindringen von Wasser zum kurzfristigen Eintauchen geschützt ist. Arbeiten in einem sehr staubigen Bereich oder versehentlicher Kontakt des Geräts mit Wasser beeinträchtigen daher nicht den korrekten Betrieb des Reflektometers.
