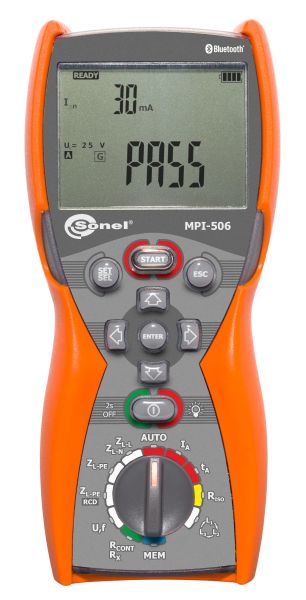

MultifunktionsprüfgerätSchleifenimpedanzmessungMessung der Impedanz einer Kurzschlussschleife in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich:180...460 VAnzeige der Resistenz der Kurzschlussschleife R und der Reaktanz der Kurzschlussschleife XSchleifenimpedanzmessung mit Strom von 15 mA ohne Auslösung von FI-SchalternMax. Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V)Prüfung von Fehlerstromschutzschaltern Typ AC, AMessung von Kurzzeit-, Verzögerungs- und selektiven FI-Schaltern mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mAMessung des Auslösestroms IA und der Auslösezeit tA für Ströme 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔnMessung von RE und UB ohne RCD-AuslösungErweiterte Funktion der AUTO-Messung von RCD, mit Niederspannungsmessung von ZL-PE• Messung von IA und tA bei einmaliger Auslösung von RCDIsolationswiderstandsmessungPrüfspannung 100 V, 250 V, 500 VWiderstandsmessung der Schutz- und AusgleichsverbindungenMessung der Durchgängigkeit von Schutzleitern mit Strom von ±200 mA nach EN 61557-4Autokalibrierung von Messleitungen - Möglichkeit beliebige Leitungen zu verwendenNiederspannungs-Widerstandsmessung mit TonsignalAnzeige der PhasenfolgeZusatzfunktionenÜberprüfen des korrekten Anschlusses der PE-Schutzleitung mithilfe der BerührungselektrodeMessung von Netzspannung (0...500 V) und NetzfrequenzSpeicher mit 990 Plätzen, drahtlose Datenübertragung an einen PCHintergrundbeleuchtete Tastatur

Das MPI-530 ist ein multifunktionales Messgerät zur Durchführung von Berührungsschutz-Messungen sowie zur Messung der Erdung und des Erdwiderstandes. Die Messung des Isolationswiderstandes wird über den im Lieferumfang enthaltenen Schuko-Adapter oder über 2 Messleitungen durchgeführt. Bei Verwendung des optionalen AutoISO-1000C Adapters können auch 3-, 4-, und 5-polige Leitungen automatisch überprüft werden. Zusätzlich analysiert das MPI-530 wichtige Parameter zur Netzqualität und speichert diese im integrierten Speicher. Sämtliche aufgezeichneten Messwerte können durch Eingabe von Grenzwerten automatisch vom Messgerät bewertet, mit der Software Sonel Reports ausgelesen und entsprechende Protokolle gemäß der gültigen Normen erstellt werden.

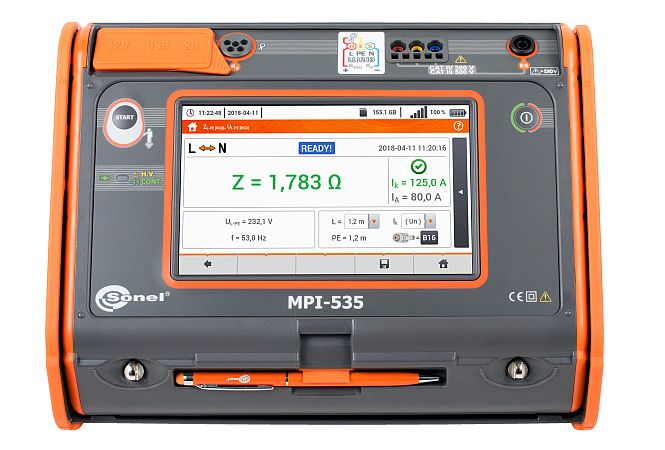

Das MPI-535 wurde zur Überprüfung von Haus- und Industrieelektroinstallationen entwickelt. Die durch das Prüfgerät erzielten Messergebnisse geben Auskunft über die elektrische Sicherheit der Installationen. Mit dem MPI-535 können zusätzlich eine Reihe von Messungen durchgeführt werden, deren Messergebnisse zum Schutz vor elektrischem Schlag dienen. Außerdem können durch automatische Prüfabläufe alle Arten von RCD Schutzeinrichtungen durch individuelle bzw. vorab definierte Messsequenzen überprüft werden. Es kann somit schnell, zeitsparend und normgerechte die gesamte Installation überprüft werden. Automatische Prüfabläufe der Isolationswiderstandsmessung von 3-, 4- und 5-Leiter Anschlüssen können mit dem zusätzlichen AUTO ISO-1000C Adapter durchgeführt werden.

Multifunktionsgerät zur Messung der Parameter von Elektroinstallationen Sonel MPI-540-PV ist ein fortgeschrittenes Werkzeug, das insbesondere für die Messung der Parameter von Fotovoltaikanlagen entwickelt wurde. Mit nur einem einzigen Gerät kann eine Reihe von Messungen auf der DC- und der AC-Seite gemäß den Richtlinien der Norm EN 62446 ausgeführt werden. Darüber hinaus dient das Gerät Sonel MPI-540-PV auch zur Durchführung von allen Messungen zwecks Prüfung des Sicherheitszustandes von Elektroanlagen im Haushalt und in der Industrie. Dieses Messgerät ist ein Werkzeug mit fortgeschrittenen Möglichkeiten für Spezialisten der Installations- und der Elektrobranche.Bei der Messung von Parametern einer Fotovoltaikanlage rechnet das Messgerät die Parameter automatisch auf die STC (Standard Test Conditions) Referenzbedingungen um. Die Messungen von Spannung, Strom und Leistung auf der AC- und DC-Seite des Wechselrichters lassen seinen Wirkungsgrad überprüfen. Nachdem die im Messgerät gespeicherten Daten in die Software Sonel Reports PLUS übertragen worden sind, kann ein Bericht über die Messung der Parameter von Fotovoltaikanlagen generiert werden.Um die Messungen zu automatisieren wurde das Messgerät Sonel MPI-540-PV um eine Funktion der Messung von Fehlerstrom-Schutzeinrichtungen im Auto-Modus ausgestattet. Im Gerät wurden auch Messabläufe (sog. Autotests) durch den Hersteller programmiert, die bei Bedarf auch um eigene Messabläufe erweitert werden können. Die Möglichkeiten und die Funktionalität des Messgerätes erweitert sich zusätzlich um entsprechend ausgewähltes Zubehör, etwa in Form des Adapters AutoISO-1000C, mit dem die Widerstandsmessungen von Isolationen bei 3-, 4- und 5-adrigen Leitungen automatisch durchgeführt werden können.

Der große kleine Multitasker Das multifunktionale Gerät zur Messung von Parametern der Elektroninstallationen Sonel MPI-507 ist ein einzigartiges handliches Modell. In seiner schlanken und kompakten Form verbirgt es eine Fülle von Messfunktionen. Einen weiteren Vorteil dieses Gerätes stellt die besonders handliche und ergonomische Form dar, mit der die Arbeit erleichtert und der Arbeitskomfort erhöht werden können. Das Messgerät Sonel MPI-507 ist eines der kleinsten multifunktional einsetzbaren Messgeräten auf dem Markt, das mit seiner intuitiven Bedienung und erweiterten Möglichkeiten überrascht. Es handelt sich um ein vielseitiges Werkzeug, das unter allen Bedingungen einsetzbar ist. Es wurde für Fachleute aus der Installations- und Elektroindustrie sowie für professionelle Messtechniker entwickelt. Mit diesem Gerät ist es möglich, grundlegende Messungen unterschiedlicher Arten durchzuführen, darunter die Parameter der Kurzschlussschleife, Isolationswiderstand, Messen des Erdungswiderstandes, Widerstand von Schutz- und Ausgleichsverbindungen sowie die Fehlerstromschutzeinrichtungen (RCD) des Typs AC und A zu prüfen. Mit seiner kompakten Form und dem günstigen Preis finden vor allem Anfänger ihren Gefallen daran. Doch dankt der hohen Arbeitsgenauigkeit wissen auch fortgeschrittene Benutzer die Vorteile dieses Werkzeugs zu schätzen. Merkmale Schleifenimpedanzmessung Messung der Impedanz einer Kurzschlussschleife in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich: 180...460 V Anzeige der Resistenz der Kurzschlussschleife R und der Reaktanz der Kurzschlussschleife X Schleifenimpedanzmessung mit Strom von 15 mA ohne Auslösung von FI-Schaltern Max. Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V) Prüfung von Fehlerstromschutzschaltern Typ AC, A Messung von Kurzzeit-, Verzögerungs- und selektiven FI-Schaltern mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mA Messung des Auslösestroms IA und der Auslösezeit tA für Ströme 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn Messung von RE und UB ohne RCD-Auslösung Erweiterte Funktion der AUTO-Messung von RCD, mit Niederspannungsmessung von ZL-PE Messung von IA und tA bei einmaliger Auslösung von RCD Messen des Erdungswiderstandes Messen mit der 3-Pol-Methode Isolationswiderstandsmessung Prüfspannung 100 V, 250 V, 500 V Widerstandsmessung der Schutz- und Ausgleichsverbindungen Messung der Durchgängigkeit von Schutzleitern mit Strom von ±200 mA nach EN 61557-4 Autokalibrierung von Messleitungen - Möglichkeit beliebige Leitungen zu verwenden Niederspannungs-Widerstandsmessung mit Tonsignal Anzeige der Phasenfolge Zusatzfunktionen Überprüfen des korrekten Anschlusses der PE-Schutzleitung mithilfe der Berührungselektrode. Messung von Netzspannung (0...500 V) und Netzfrequenz. Speicher mit 990 Plätzen. Drahtlose Datenübertragung an einen PC. Hintergrundbeleuchtete Tastatur. Benutzerfreundlichkeit und Anwendung Wahrscheinlich das weltweit kleinste Messgerät mit einer so großen Anzahl von Messfunktionen. Die Funktionsauswahl erfolgt über einen Drehschalter. Zusätzliche Parameter werden mit Tasten auf der Vorderseite des Gehäuses eingestellt. Das Gerät speichert Einstellungen, selbst wenn die Batterie vollständig entladen ist. Alle Tasten sind beleuchtet, genauso wie die Segment-Anzeige, was den Betrieb bei schwachem Licht erheblich vereinfacht. Dank dem großen Speicher entfällt die Notwendigkeit, Notizen bei Messungen zu machen. Sicherheitskontrolle der Anlage Mit dem Messgerät können elektrische Haushalts- und Industrieanlagen im Hinblick auf die Sicherheit kontrolliert werden. Sein Vorteil ist die schnelle Messung (ein paar Sekunden!) der Impedanz der Kurzschlussschleife in Kreisen mit FI-Schaltern. Die Messungen können sehr leicht automatisiert werden durch: Prüfung von Fehlerstromschutzschaltern im Auto-Modus, Verwendung des Adapters Typ WS für die Prüfung der Anlage über eine 230 V-Standard-Steckdose. Messen des Erdungswiderstandes Das Gerät eignet sich perfekt für die Messung von Hauserdungsanlagen. Es ermöglicht eine Überprüfung der Qualität des Erdungssystems mit der 3-PolMethode. Im Verlauf der Tests gibt das Messgerät die Stör- und Widerstandsspannung der Hilfssonden RS und RH an. Verbesserter Schutz gegen äußere Umwelteinflüsse Das Gerät ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP67 Gehäuse gewährleistet. Schnittstellen und Software Es können ganz einfach Daten drahtlos (Bluetooth) an den PC übertragen werden. Für die Generierung von Prüfberichten zum Schutz gegen elektrischen Schlag ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das ausdrucken dieser kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.
