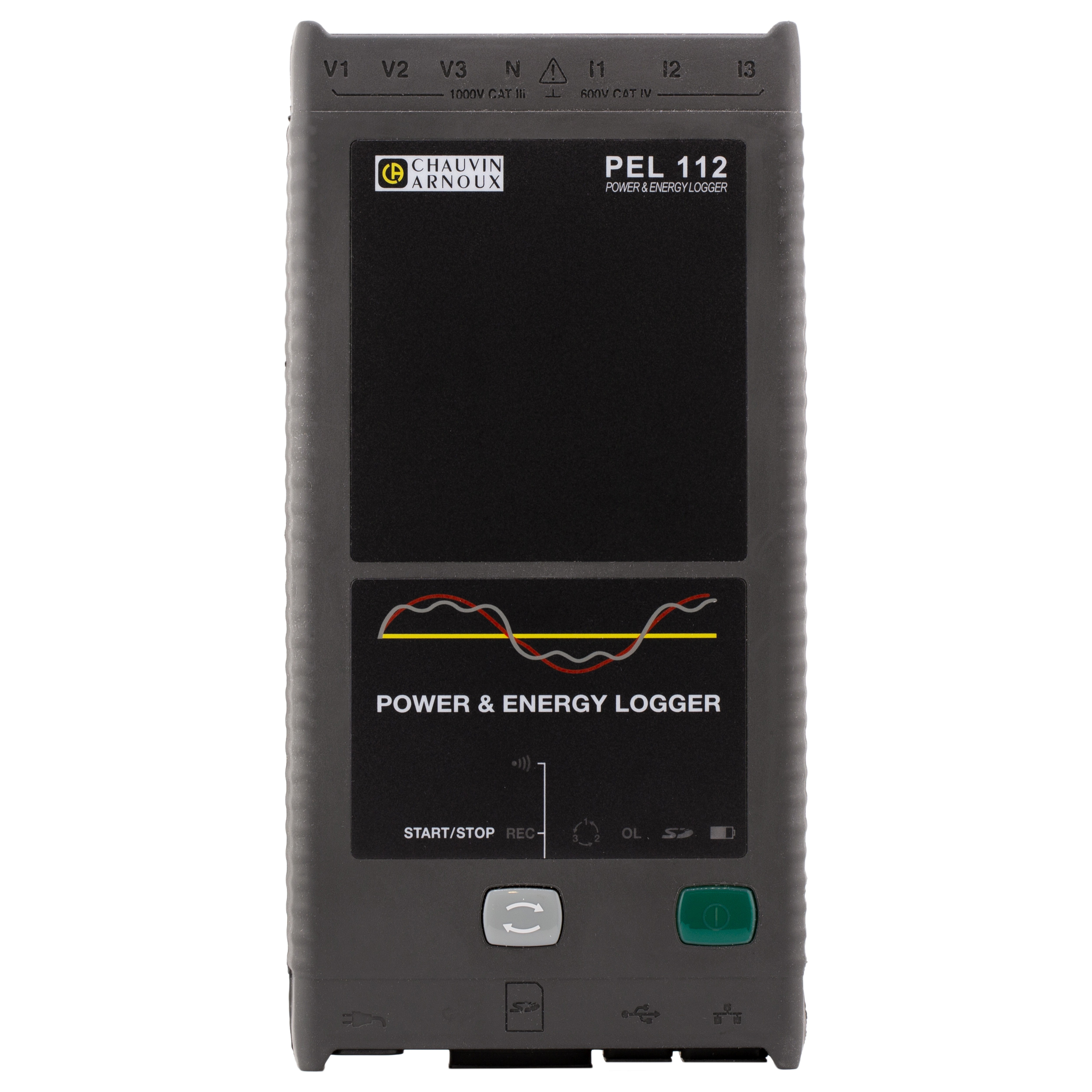

PEL 112 misst und speichert alle Leistungen und Energien. Er kann überall dort eingesetzt werden, wo es Energie gibt:Stromerzeuger: erneuerbare Energien, WärmekraftwerkeIndustrie: Metallindustrie, Glasherstellung, LebensmittelindustrieWohn- und DienstleistungsgebäudeInfrastruktur und VerkehrRechenzentrenAnwendungsbereicheEnergie-Auditselektrische Diagnoseindustrielle WartungEinfache und bewährte Ergonomiekompakt und mit magnetischem Gehäuse3 Spannungs- und 3 Stromeingängegeeignet für den Einsatz in Kühlhäusern (-20 °C)Selbstversorgung über die Phase (Option)RMS- und DC-MessungenAC- und/oder DC-Spannungen bis zu 1000 VStröme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)Wirk-, Blind- und ScheinleistungWirk-, Blind- und ScheinenergieGrund- und symmetrische Wirkleistungen und Wirkleistungen von UnsymmetrienMotormessungen und -kenndaten (über Android-App)FunktionenAufschlüsselung der EnergieverlusteParameter der Phase: cos φ, tan Φ, Leistungsfaktor PFScheitelfaktorBerechnung des THD für Ströme und SpannungenDC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)

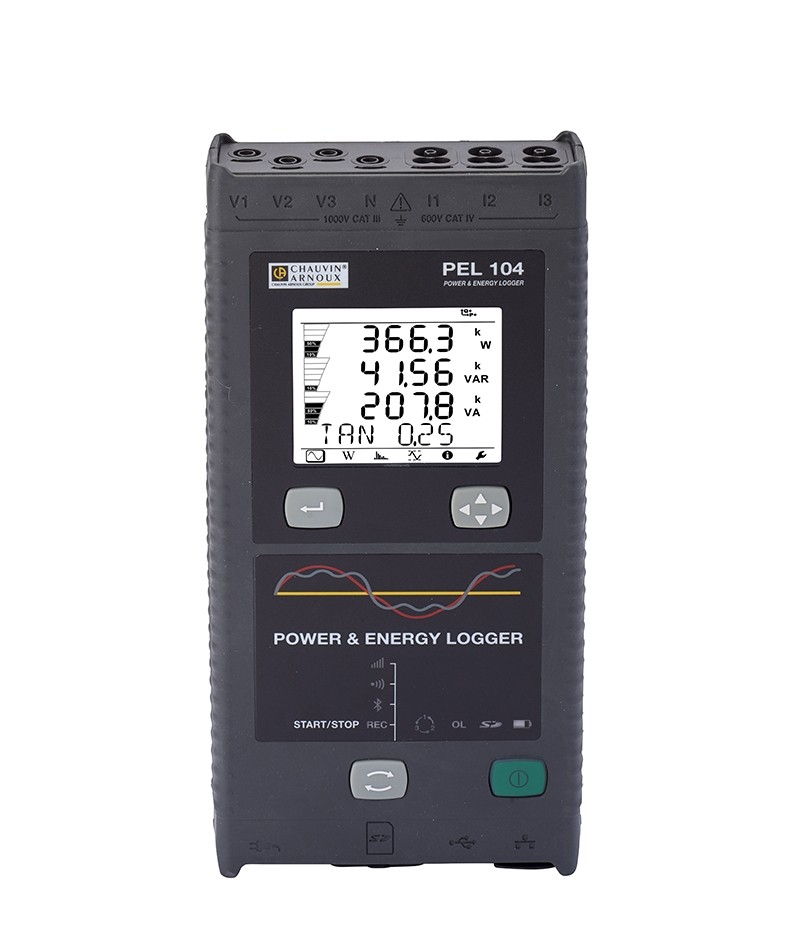

Der Leistungs-Datenlogger PEL104 misst und speichert sämtliche wichtigen Daten für eine genaue Analyse des Energieverbrauchs. Der PEL104 lässt sich ohne Netzunterbrechung einbauen und benutzen.• Kompaktes Gehäuse mit Magnethalterung• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB• Android-App• Selbstversorgt über seine Spannungseingänge bis 600 V• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms• Messungen gemäß Norm IEEE 1459• 4 Spannungs- und 3 StromeingängeErgonomieAls tragbares, robustes und kompaktes Gerät mit Magnethalterung lässt sich der PEL104 einfach einbauen, wie z.B. in einen Schaltschrank. Der Recorder verfügt über 3 Eingänge für Spannung und 3 Eingänge für Strom. Keine Probleme mehr mit Batterien oder Akkus, da sich das Gerät mit dem mitgelieferten Zubehörteil über die Phase selbst mit Strom versorgt.Sein beleuchtetes LC-Display zeigt drei Messwerte digital an und ist hervorragend ablesbar.Der PEL 104 ist mit einer SD-Speicherkarte ausgerüstet, in der sich die Messdaten von mehreren Jahren speichern lassen — eine ideale Funktion für längere Messkampagnen.MessungenDer PEL104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt.Extrem gut vernetzbarDer PEL104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS.Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.AndroidVor Ort können durch eine Android-App die Funktion des PEL kontrolliert und seine Einstellungen geändert werden. Diese Funktion ist praktisch für Messungen an elektrischen Antrieben, um z.B. die Drehzahl, das Drehmoment und den Wirkungsgrad zu erfassen. Es sind keine besonderen Sensoren mehr nötig, um das Verhalten von E-Antrieben in Echtzeit zu überwachen.SoftwaresMit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte.Einige technische Daten:5 Messungen pro Sekunde gleichzeitig in jeder PhaseWirk-, Schein-, BlindleistungPhase: cos phi, tan phi, PFTHD OberwellenIP54
